奥氏体不锈钢晶粒度检测

- Specimen Preparation Protocol -

前言

奥氏体不锈钢因以锰、氮替代镍稳定组织，具有高强度及良好耐磨性，但耐腐蚀性低于300系不锈钢，主要应用于干燥环境中的结构支撑、汽车框架、筛网等。晶粒度是该类材料力学性能与热处理工艺评价的关键参数。然而，奥氏体不锈钢耐腐蚀性强，常规化学腐蚀剂难以清晰显示晶界；同时，固溶处理后晶粒内部普遍存在的退火孪晶易被误判为晶界，影响评级准确性。

本文针对铬锰系奥氏体不锈钢，系统介绍切割、镶嵌、磨抛、电解腐蚀及晶粒度定量分析的完整制样流程。

样品制备难点

1. 奥氏体不锈钢具有很高的耐腐蚀性，尤其是经过固溶处理后，晶界纯净，常规化学腐蚀剂（如硝酸酒精）几乎无效。即使使用强腐蚀剂，也容易出现局部过腐蚀或腐蚀不足的现象，难以获得清晰、完整的晶界图像。

2. 奥氏体不锈钢在固溶处理后，晶粒内部普遍存在大量的退火孪晶。在显微镜下，这些平直的孪晶界与真正的晶界形态相似，容易导致误判，将孪晶界计数为晶界，从而使测得的晶粒度结果偏细。

解决方法：

通过特殊配比的电解液与适当的电解参数，不仅可以清晰的显现出晶界还可以抑制因电解产生的额外孪晶。

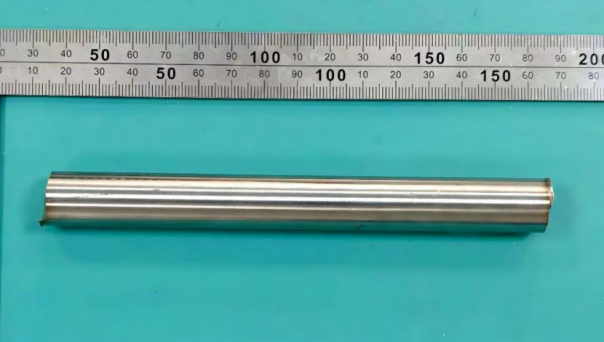

图1 样品宏观图

制样流程

检测目标：电解腐蚀后观察显微组织，评定晶粒度

检测流程：切割 → 镶嵌 → 研磨 → 抛光 → 电解腐蚀 → 观察及分析

切割：

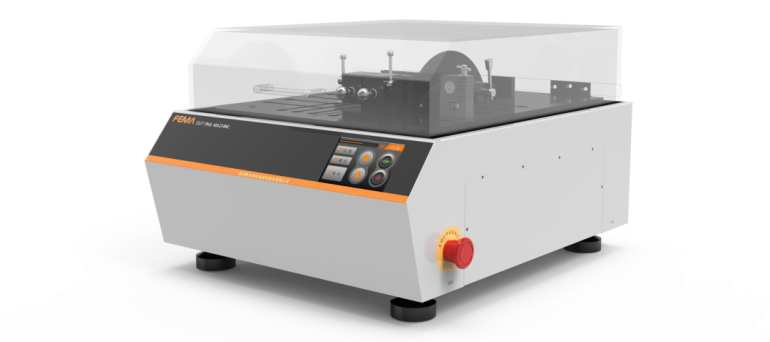

图2 Fcut 230E 手自一体精密切割机

采用手自一体精密切割机 Fcut 230E，配树脂切割片 F50A2310（Φ230 mm），脉冲模式切割。转速 2800 rpm，切割速度 0.5 mm/s，进 0.03 mm、退 0.01 mm。

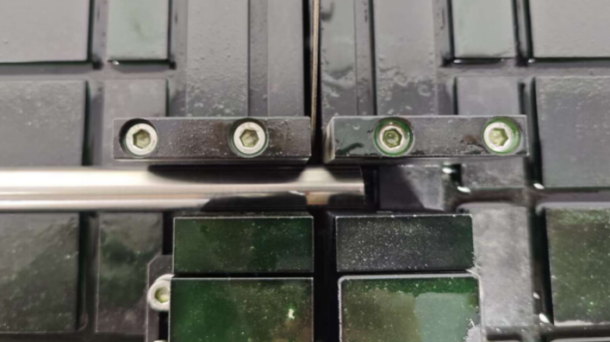

图3 样品夹持

图4 切割效果

镶嵌：

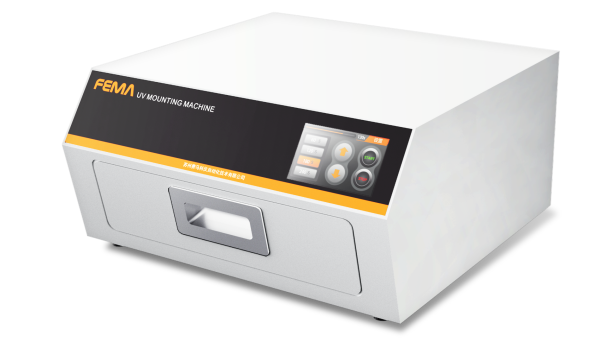

图5 Fpress 30UV 光固化镶嵌机

采用光固化镶嵌机Fpress 30UV，搭配树脂FUF1000，固化时间 1-2 min。光固化镶嵌无需加热加压，操作简便，适用于常规检测场景。

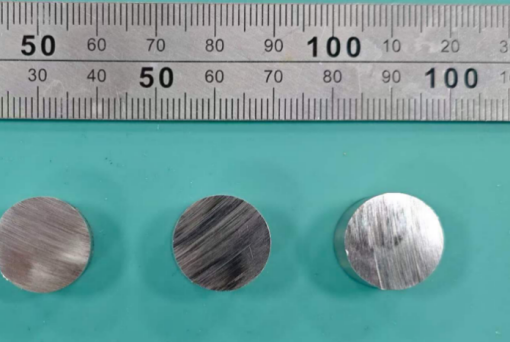

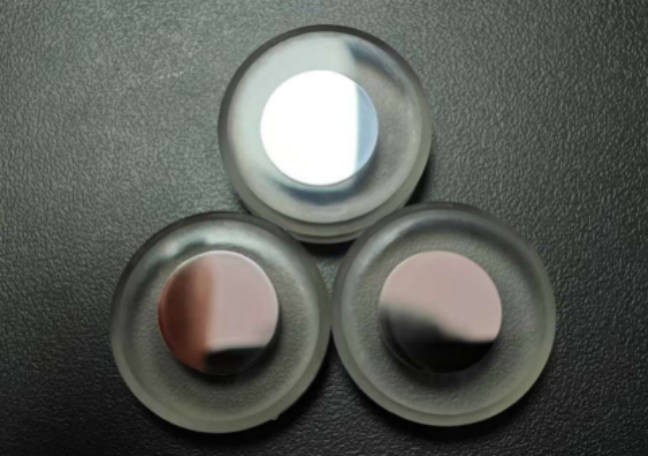

图6 镶嵌效果

磨抛：

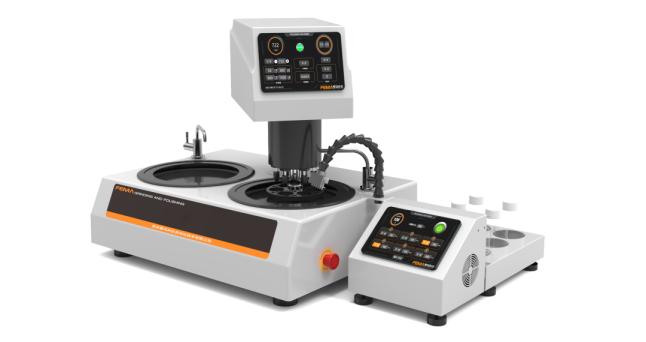

图7 Fpol 252AC auto 全自动磨抛机

使用全自动磨抛机 Fpol 252AC auto，多工序模式。载荷随砂纸目数升高逐级降低（20 N → 10 N），抛光阶段采用逆向旋转，以减少划痕。

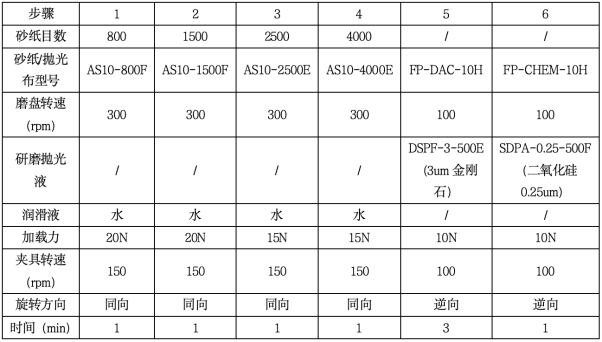

表1 磨抛参数表

阳极覆膜：

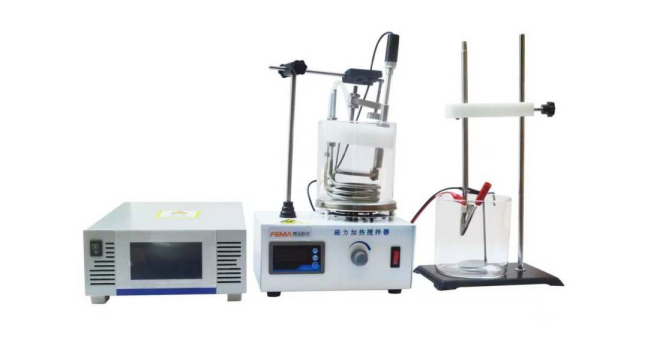

图8  FEP 30  电解抛光腐蚀仪

方法：将制备好的金相试样作为阳极，耐腐蚀材料（如不锈钢、铂片）作为阴极，共同置于特定的电解液中，在阳极（试样）和阴极之间施加直流电。

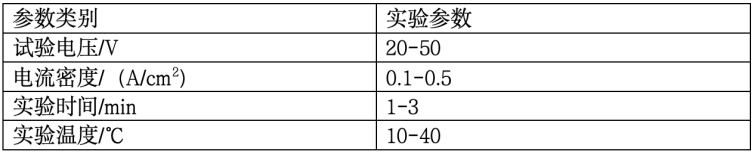

表2 电解腐蚀实验参数

显微观察：

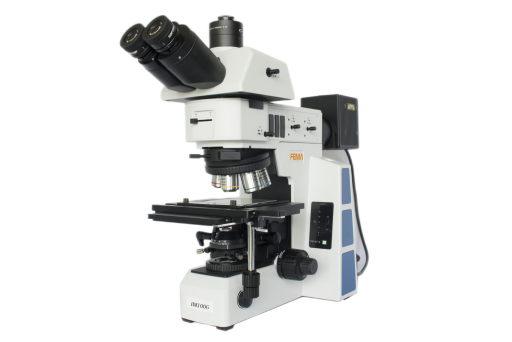

图9 BM100G 研究级正置金相显微镜

BM100G 研究级正置金相显微镜明场观察，可以看到试样经过磨抛与电解腐蚀后，整体干净、平整，晶界清晰、完整，整体无明显孪晶产生。

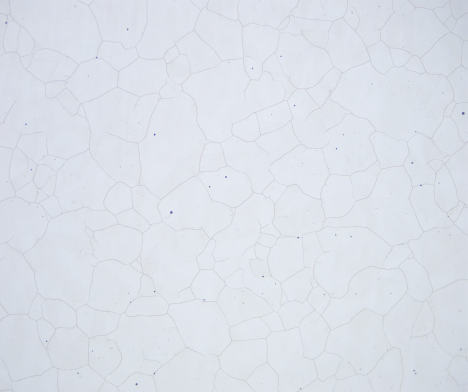

图10  试样1明场100倍

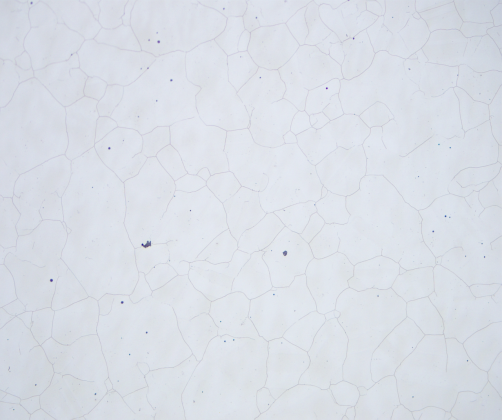

图11  试样2明场100倍

图12  试样3明场100倍

晶粒度检测：

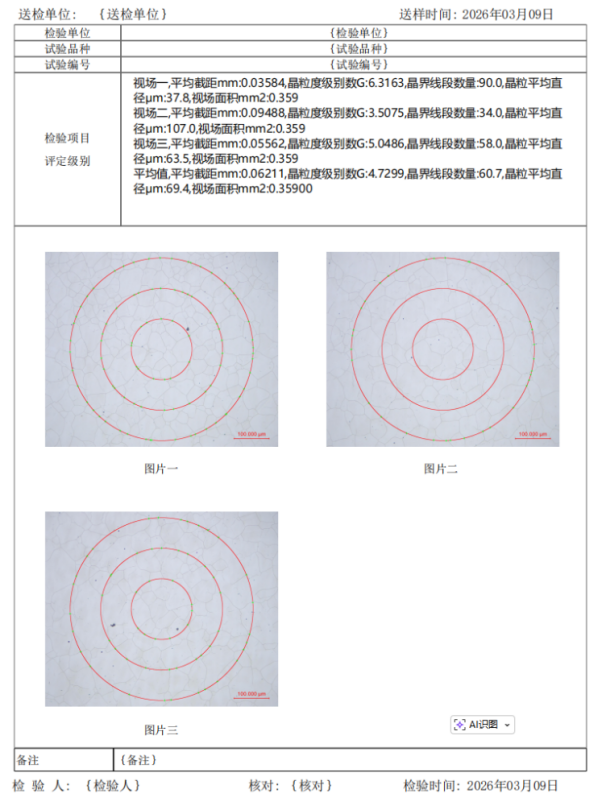

采用费马金相分析软件系统中的晶粒度检测模块，对样品进行晶粒度检测。测得晶粒度级别数G:4.7299,晶粒平均直径:69.4μm。

小结

铬锰系奥氏体不锈钢的晶粒度检测难点在于晶界有效显示与孪晶的准确区分。本方案采用全自动磨抛工艺保证制备面质量，通过电解腐蚀实现晶界的选择性显现，在不引入额外孪晶干扰的前提下获得符合评级要求的微观图像。该方法操作重复性好，可为奥氏体不锈钢材料的质量控制、工艺优化及相关失效分析提供有力的技术支撑。
