紫铜激光焊样品推荐制样方案

前言

在新能源汽车电池、5G散热模组及航空航天精密部件中，紫铜因其优异的导电导热性能而广泛应用。激光焊接作为实现紫铜高效精密连接的关键工艺，其焊缝质量直接决定最终产品的性能与可靠性。其中，焊缝熔深是评估焊接强度与密封性的核心指标。

样品制备难点

1.紫铜极高的导热性使得组织对磨抛过程中的摩擦热极为敏感，易产生塑性变形或再结晶，掩盖真实组织。

2.紫铜质地柔软，在切割、磨抛过程中极易引入划痕、孪晶或“拖尾”现象，干扰焊缝与母材界面的清晰度。

3.激光焊缝通常窄而深，要求制样截面必须精确通过焊缝中心轴线，任何偏移都会导致熔深测量值失真。

制备方案

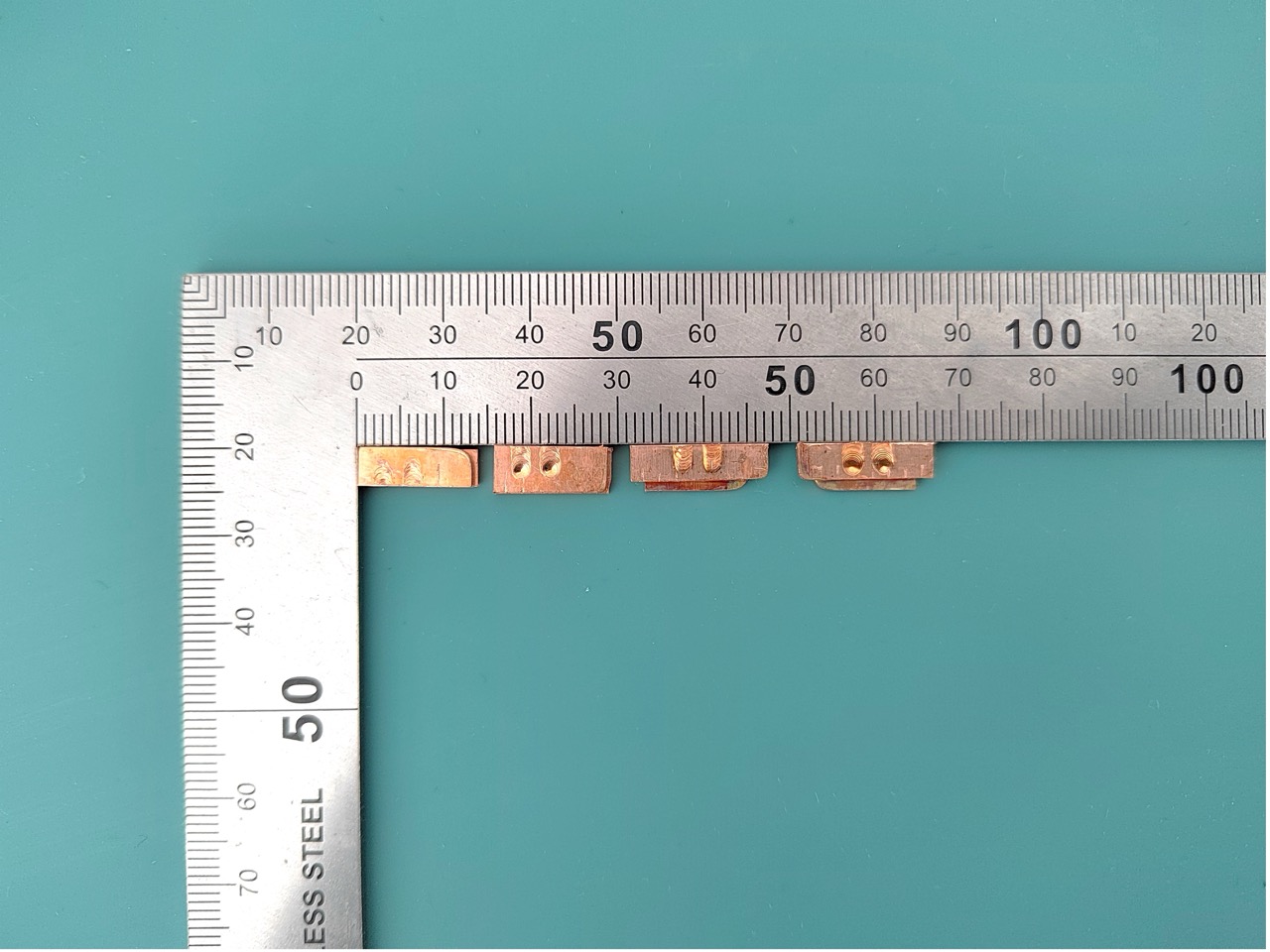

图1 样品宏观图

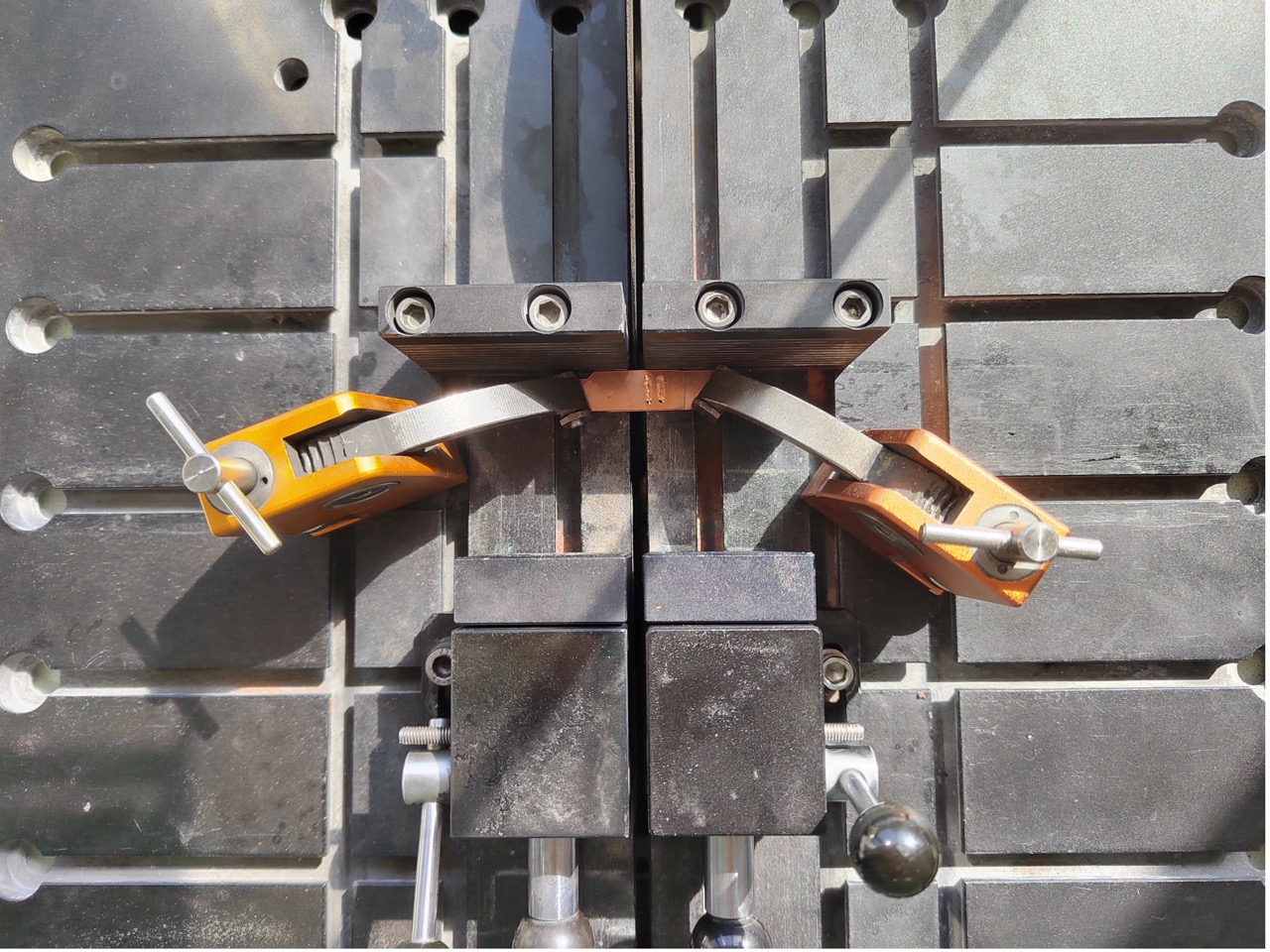

图3 样品夹持

图4 切割效果

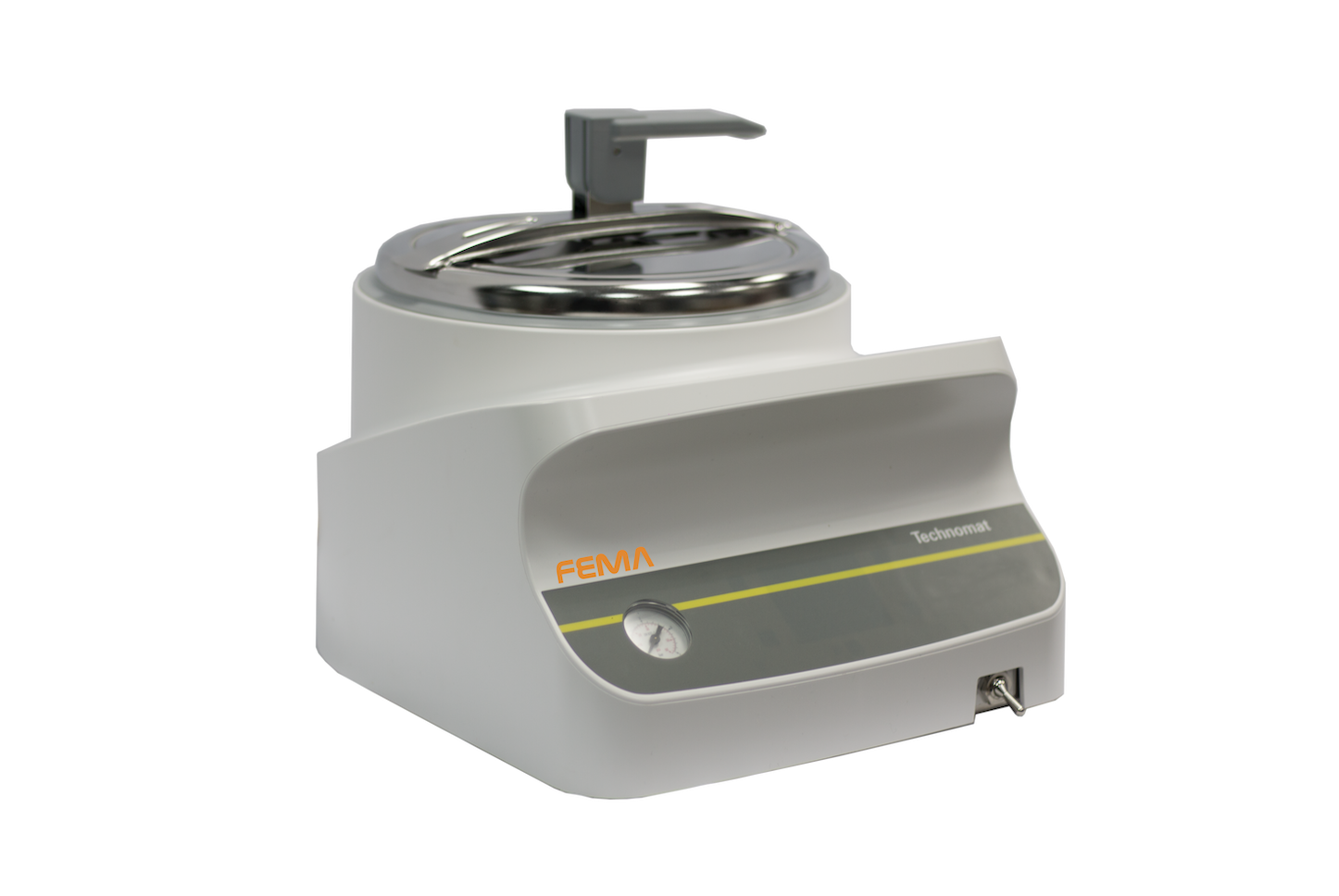

镶嵌：

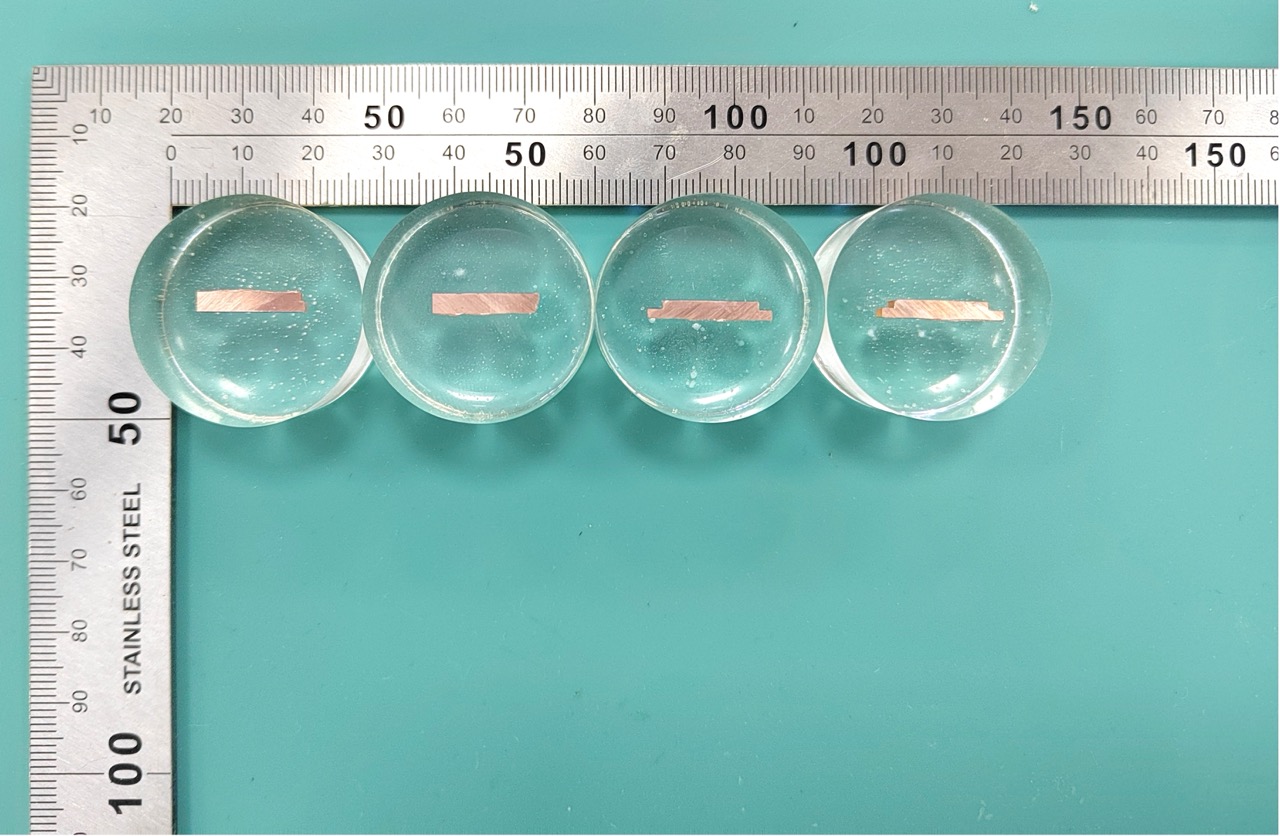

图6 镶嵌效果

图9 样品未腐蚀50X宏观拼接拍摄

图10 样品显影后100X局部拍摄
图11 样品显影后100X加入滤色片拍摄

如方案所示，采用偏光加滤色片进行观察。利用紫铜各向异性晶粒在偏光下的不同颜色对比，可更直观地辨别再结晶区域、晶粒取向和焊接热循环的影响范围。

小结

本方案通过整合精密切割、压力镶嵌与参数化的自动磨抛，系统性地解决了软质、高导热材料制样中的定位、损伤与保真问题，确保了紫铜激光焊样品熔深测量值与微观组织观测结果的准确性与可重复性。
