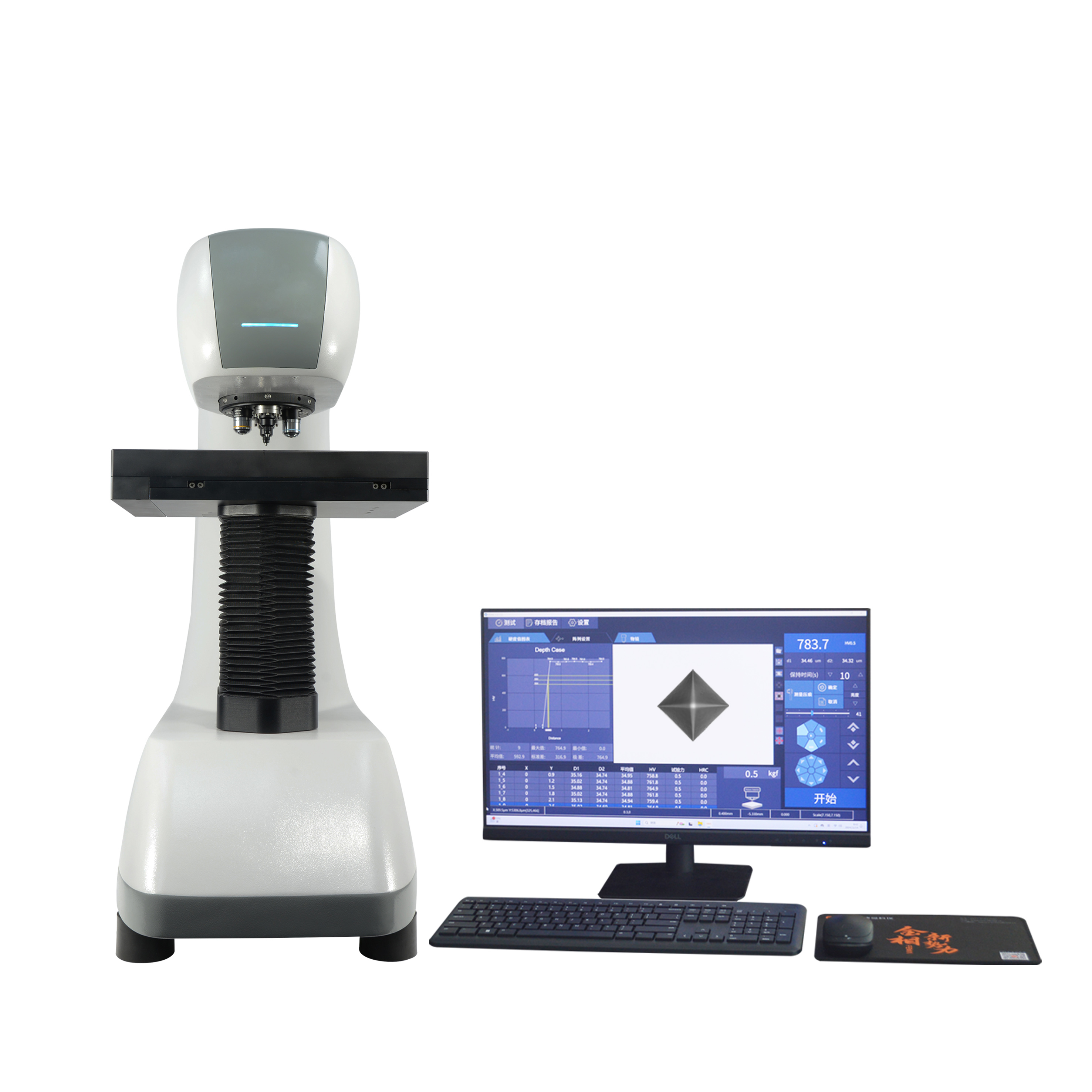

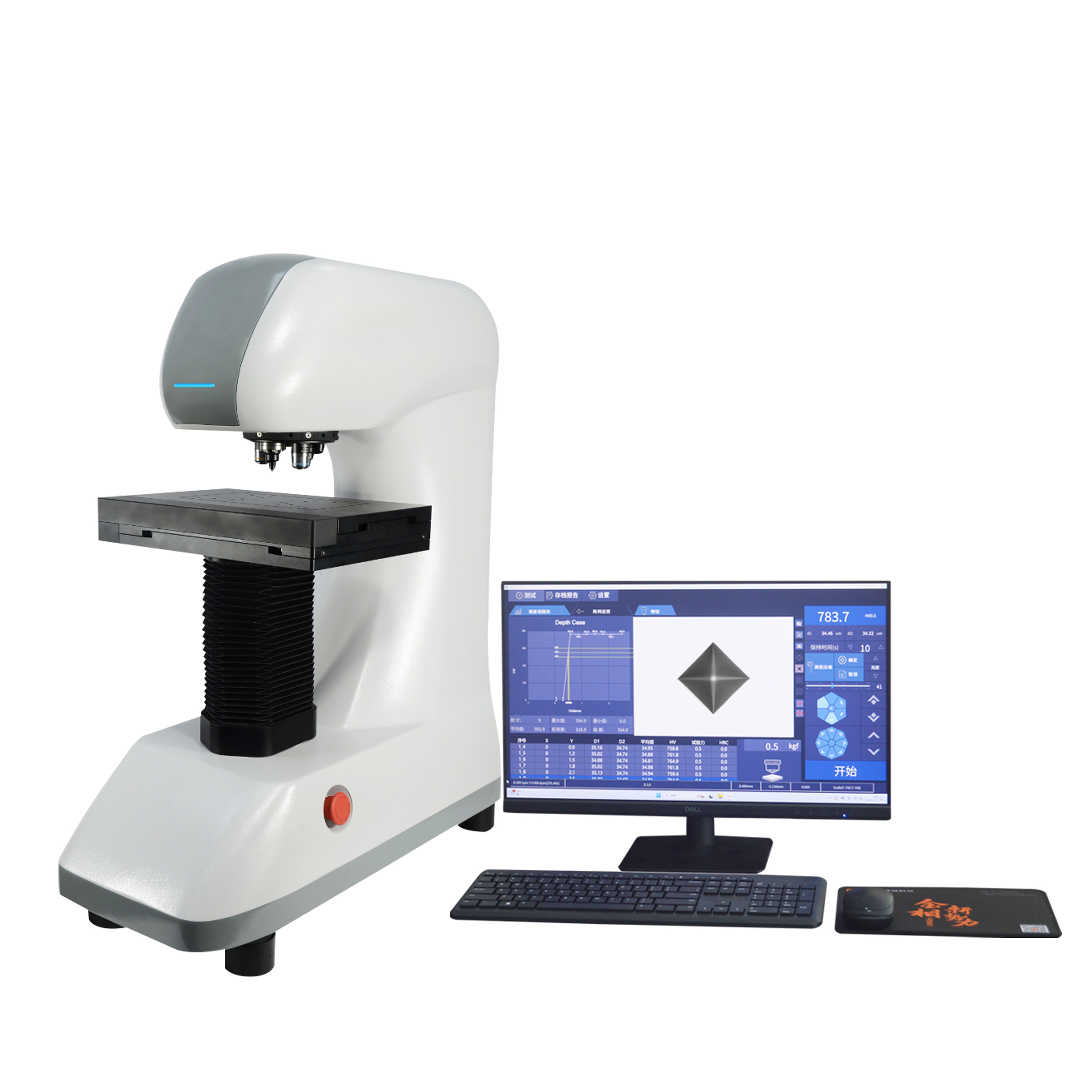

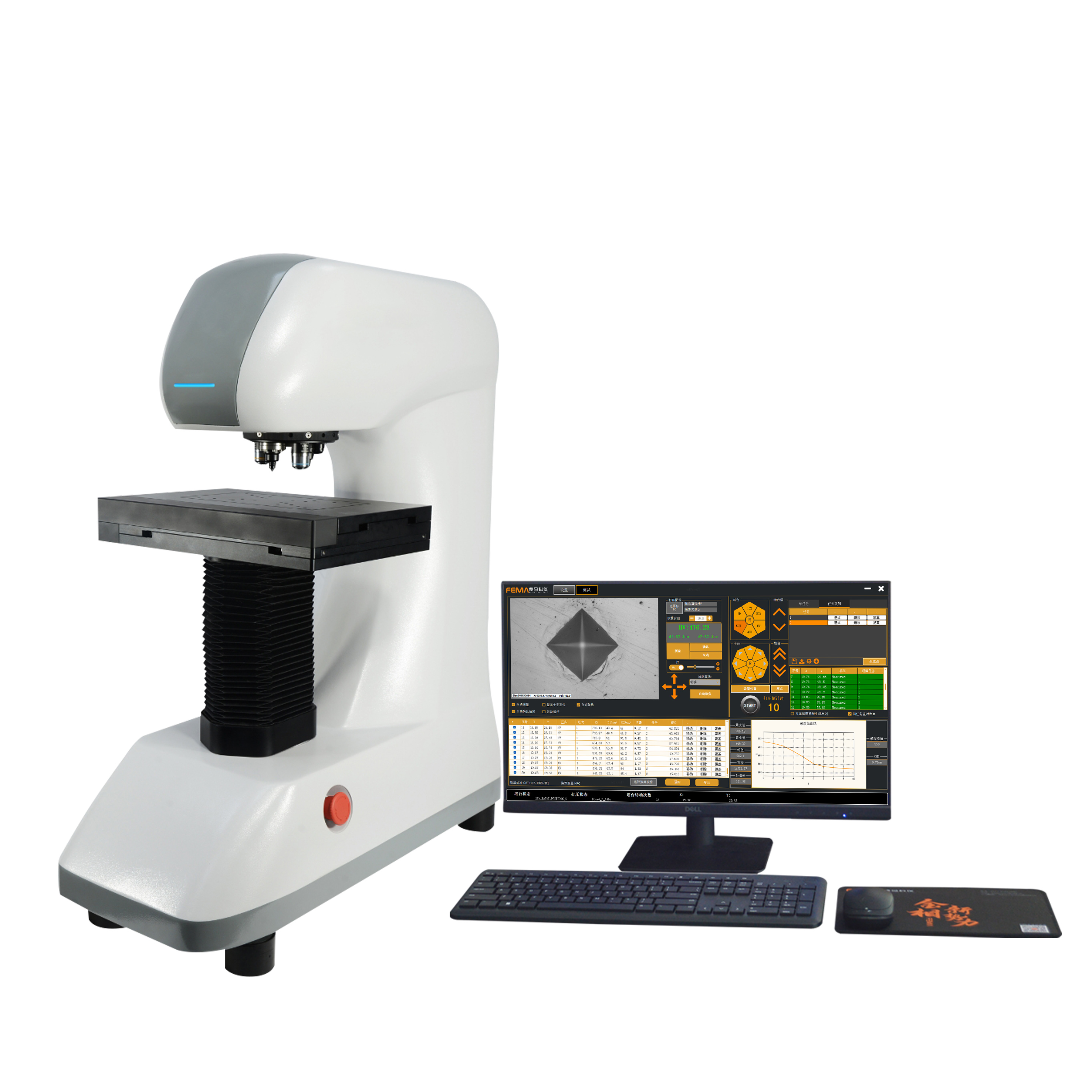

产品概述
Fness V系列显微/维氏硬度计具采用了匠心独运的载荷促动系统，利用计算机控制的力加载系统，电控闭环技术和先进的力传感器技术进行全自动闭环加载，使得仪器在应用各个载荷进行测试时，都能获得精 准的试验力，加之配合其它优质机械和光学部件，从而获得令人满意的精度、可靠性和重复性，达到十分精确的GR&R结果。
同时，Fness V系列显微/维氏硬度计采用先进的传感器装载技术，使得硬度计具有宽泛的载荷范围，从0.005kgf~2kgf/0.2kgf~62.5kgf，满足显微维氏、维氏、努氏、小负荷布氏标尺的测试需要。
改进了传统硬度测试方法，采用超高精度的滚珠丝杆，自动Z轴，在Fness硬度测试系统，让全系列产品标配自动聚焦功能，缩短测试时间的同时，更避免了传统手动聚焦模式下的人为误差影响。

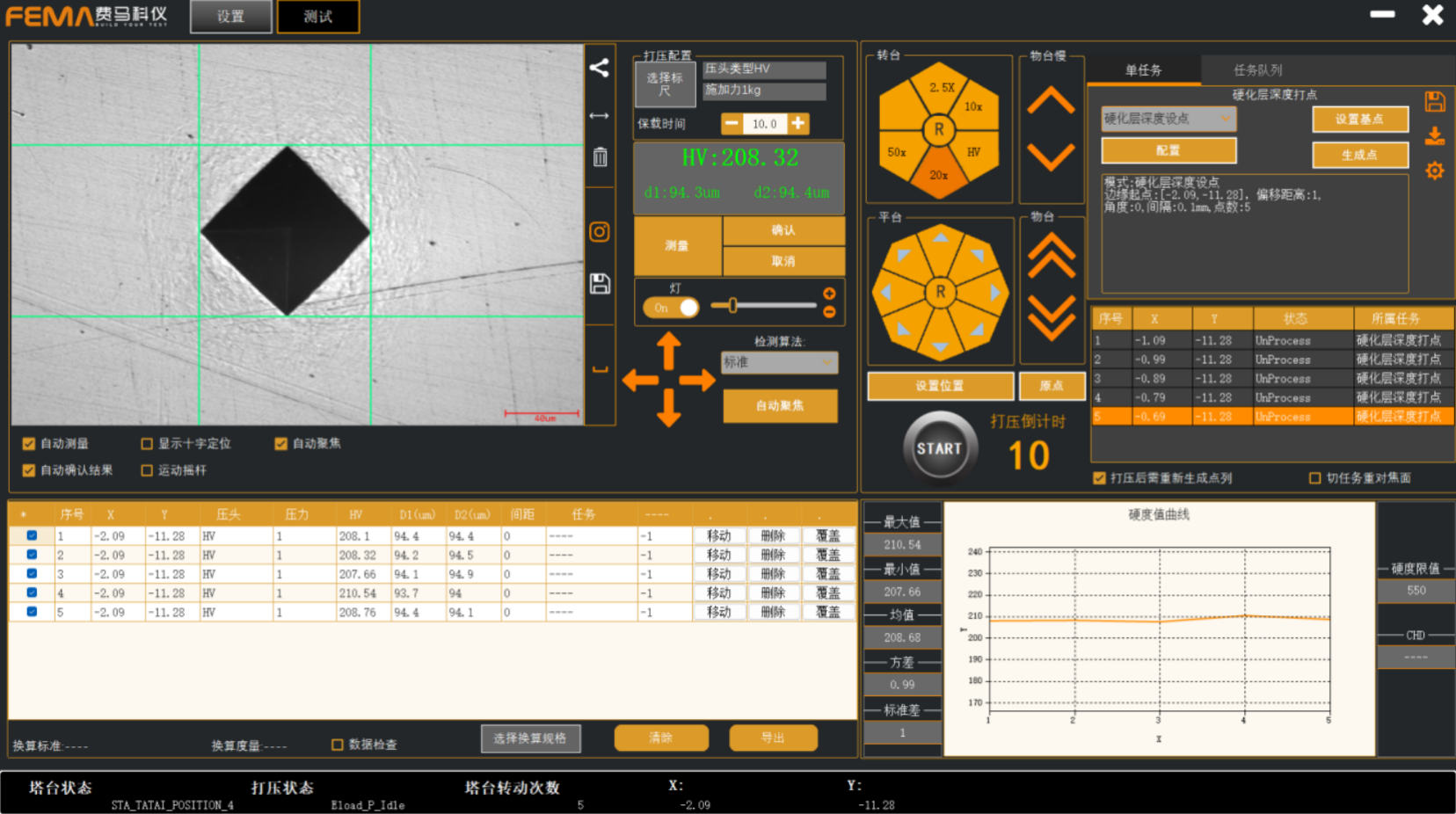

Fness硬度测试系统，提供一种高端的用户界面，适用于布氏、洛氏、维氏、努氏等硬度的测试。其内包含了大多数先进的硬度测试功能，而操作却极为简便，对操作者的操作技巧要求不高，仅需数秒（而不是几分钟）即可引导操作者完成测试程序的设定。通过点击鼠标或触摸屏，便可进行常规功能、复杂任务和先进工作流程的操作。

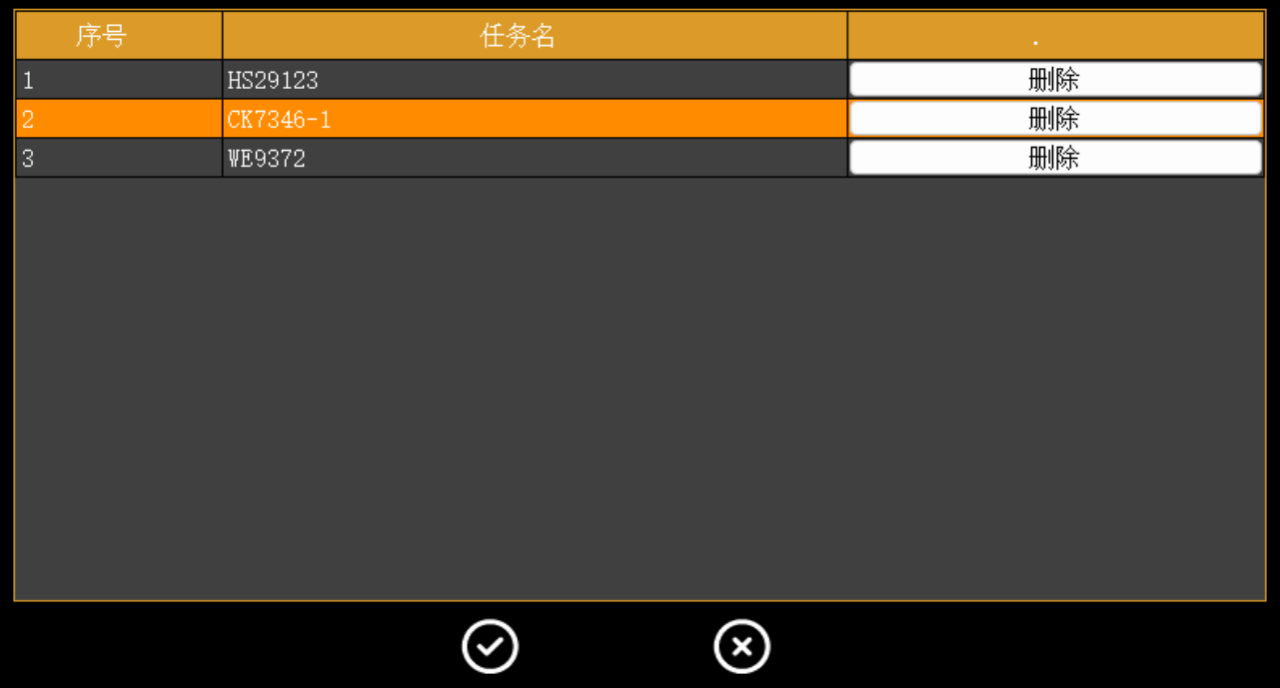

Fness硬度测试系统包含有许多创新的软件功能，包括：文件存储，测试程序设置和存储，图像缩放，自动对焦，上下限设置，硬度值转换，系统设置和（远程）控制，阵列测试（CHD/Nht/Rht）以及多种保证测试结果再现性的应用。
典型示例如下:
标尺设定，测试方法，上下限，转换标尺，图表，文件存储，测试程序保存，图像缩放，图像全屏，阵列测试，数控工作台控制，聚焦控制，Z轴控制，自定义程序等。
技术特点
先进的测试方法

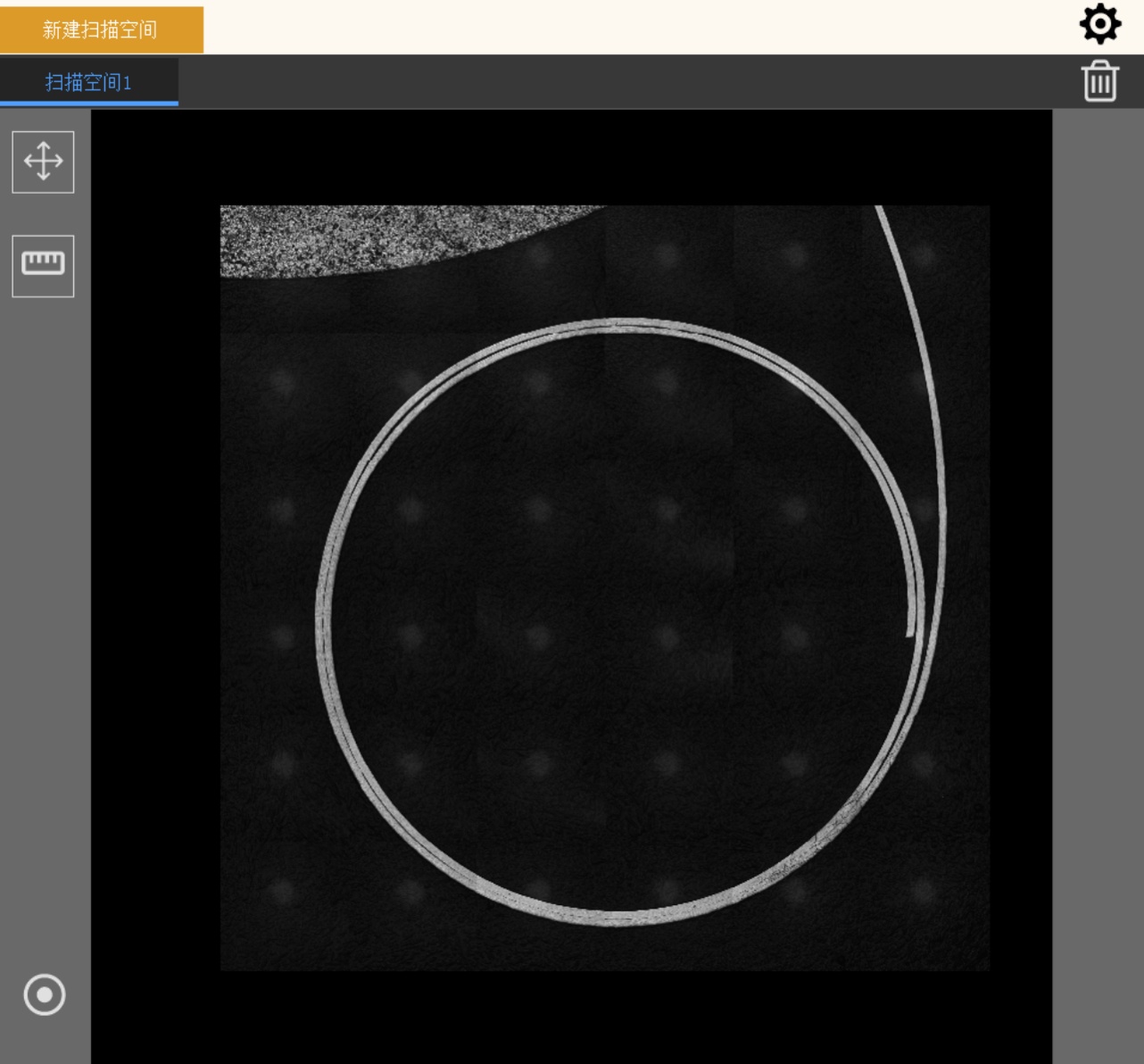

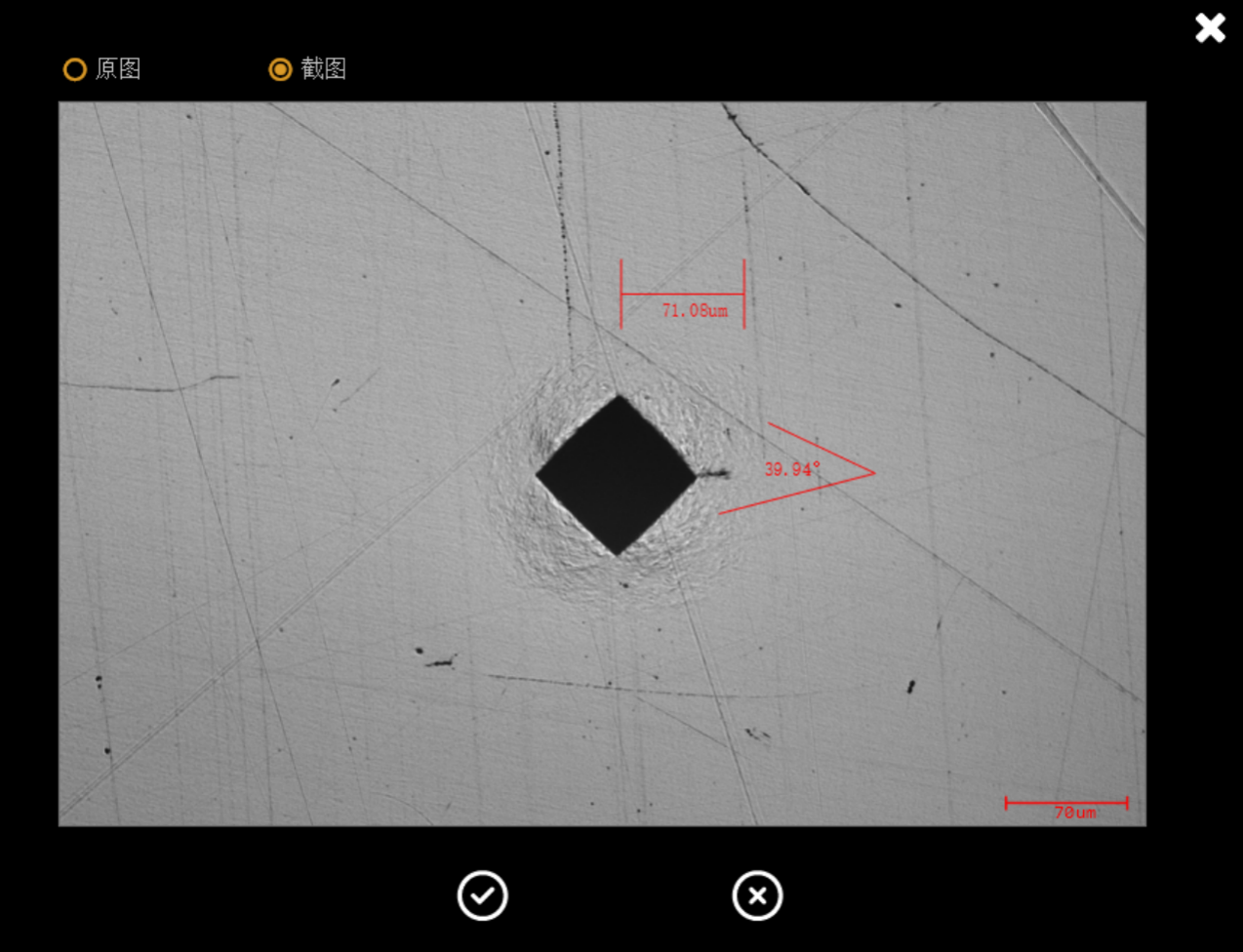

单点测试——该功能允许用户在任何所需位置进行单独点的测试。无论显示屏正在显示的是显微图像还是全景图像，都可以直接开始测试程序。

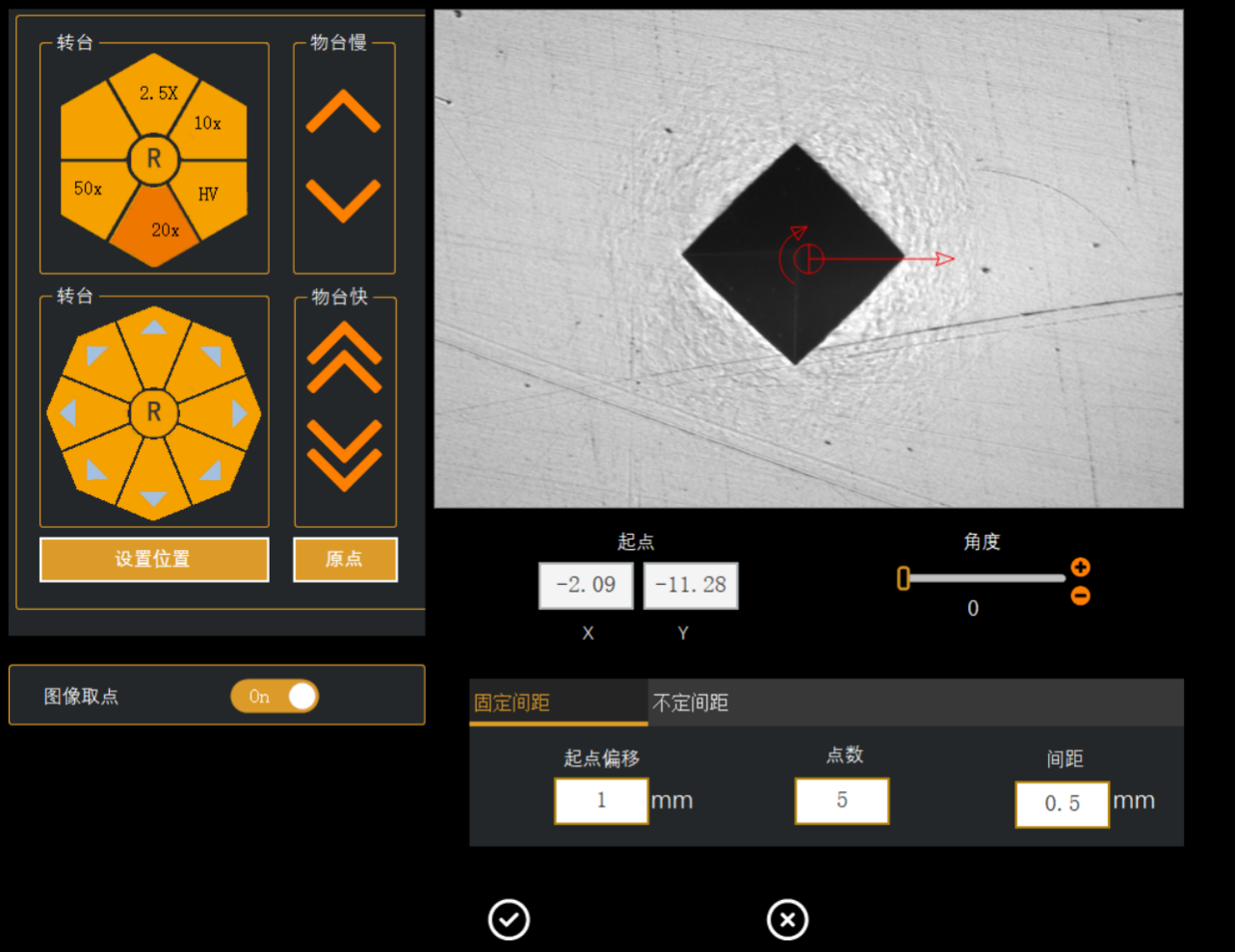

连续测试——一条或多条测试点的轨迹坐标可以预先设定并储存下来。无论显示屏正在显示的是显微图像还是全景图像，都可以直接开始测试程序。

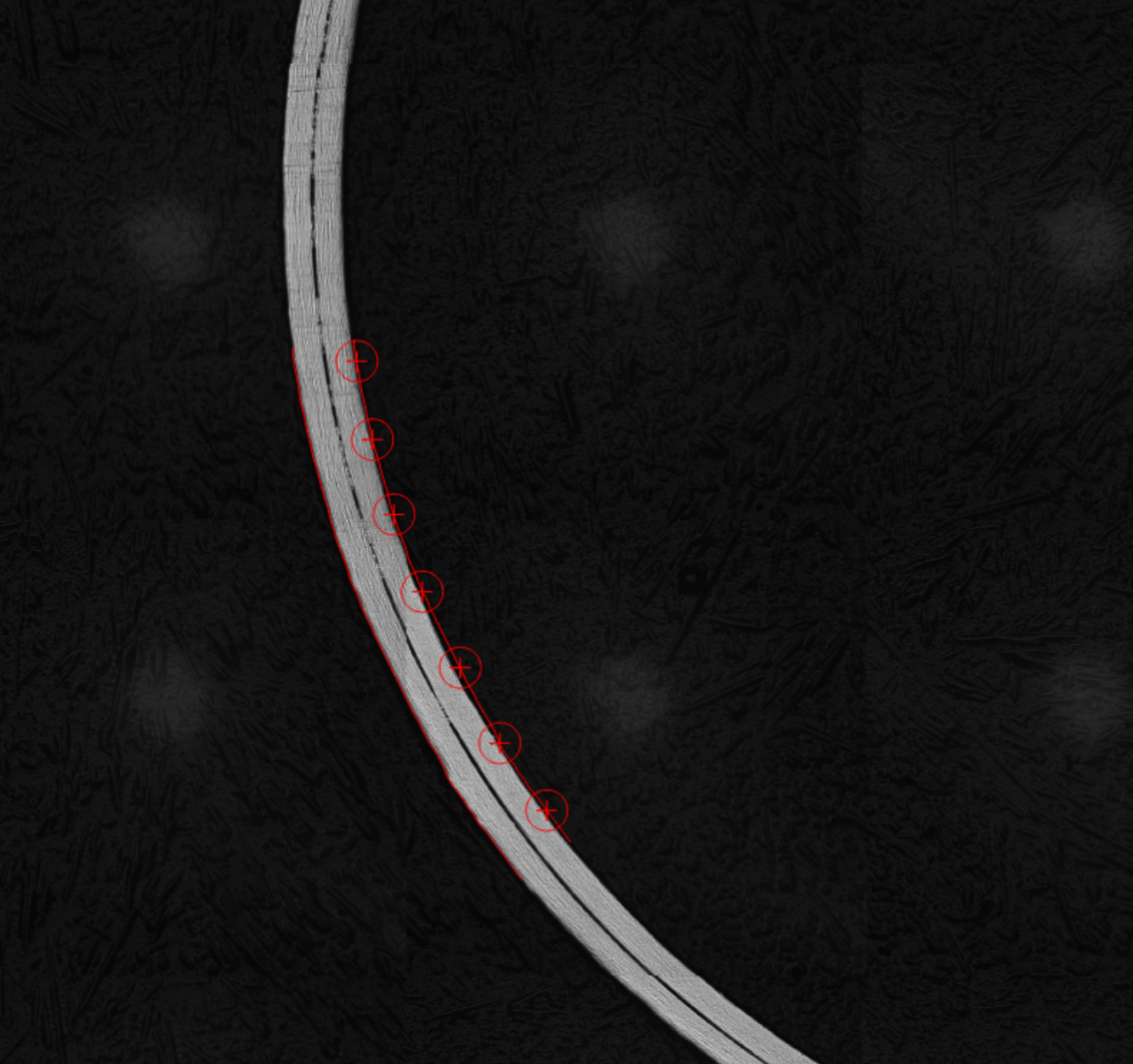

CHD/Nht/Rht 测试——根据标准规定进行规范化的CHD/Nht/Rht测试。无论显示屏正在显示的是显微图像还是全景图像，都可以直接开始测试程序。可单独为Nht测试设置额外的核心点硬度。
技术参数
|
产品名称 型号 |
单点自动维氏硬度计 Fness V02625A |
全自动维氏硬度计 Fness V02625CA |
单点自动显微硬度计 Fness V2000A |
全自动显微硬度计 Fness V2000CA |
|
|
硬度标尺 |
维氏、努氏、布氏 |
显微维氏、努氏、布氏 |
|||
|
载荷范围 |
200gf~62.5kg |
5gf~2000gf |
|||
|
加载系统 |
力传感器，力反馈控制，闭环系统 |
||||
|
电动转塔 |
六工位；双压头工位(双压头工位同时激活)，四物镜工位（2.5x、5X、10X、20X、50X、100X可选） |
||||
|
压头 |
符合ISO / ASTM标准压头，标配维氏压头（努氏、布氏压头可选） |
||||
|
标配物镜 |
10X、20X |
10X、50X |
|||
|
光学系统 |
高清800w像素视频系统 |
||||
|
维氏标尺 |
HV0.2、HV0.3、HV0.5、HV1、HV2、HV3、HV5、HV10、HV20、HV30、HV50 |
HV0.005、HV0.006、HV0.007、HV0.008、HV0.009、HV0.01、HV0.015、HV0.02、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2 |
|||
|
努氏标尺 |
HK0.2、HK0.3、HK0.5、HK1、HK2 |
HK0.01、HK0.015、HK0.02、HK0.025、HK0.05、HK0.1、HK0.2、HK0.3、HK0.5、HK1、HK2 |
|||
|
布氏标尺 |
HB1/1、HB1/1.25、HB1/2.5、HB1/5、HB1/10、HB2.5/6.25、HB2.5/7.8125、HB2.5/15.625、HB2.5/31.25、HB2.5/62.5、HB5/25、HB5/31.25、HB5/62.5 |
HB1/1、HB1/1.25 |
|||
|
电子系统 |
高品质嵌入式系统控制器，MS Windows®操作系统，自动和手动测量 |
||||
|
测试循环 |
全自动，半自动，手动 |
||||
|
载荷精度 |
载荷在 200gf – 2000gf范围之内时≤±0.5% |
||||
|
显示精度 |
0.01 HV/HK/HB |
||||
|
聚焦方式 |
自动聚焦、电动聚焦双模式 |
||||
|
硬度转换 |
根据ASTM E140、ISO18265、GB/T 1172转换各种标尺 |
||||
|
统计分析 |
测试次数，最 大值，最小值，平均值，最 大差，标准偏差 随着新数据的产生而实时更新 |
||||
|
测试数据 |
PDF、EXCEL、WORD、TXT |
||||
|
数据存储 |
可扩展固态硬盘, mSSD系统 |
||||
|
数据接口 |
USB, RJ45-LAN, WLAN, RS-232，蓝牙，3轴数控电动X-Y工作台接口 |
||||
|
保荷时间 |
默认10秒，用户自定义1-999秒（增量为1秒） |
||||
|
测试空间 |
最 大升降高度：200mm，最 大半径（喉深）：170mm |
||||
|
Z轴移动 |
丝杆升降式，全自动升降，自动聚焦 |
||||
|
工作台 |
100mm*100mm， 行程25*25mm |
260mm*250mm，行程120*120mm，定位精度≤5um |
100mm*100mm， 行程25*25mm |
260mm*250mm，行程120*120mm，定位精度≤5um |
|
|
操作温度 |
10℃~35℃，无凝结 |
||||
|
环境湿度 |
10% - 90%RH， 无凝结 |
||||
|
仪器尺寸 |
525mm x 323mm x 773mm |
||||
|
仪器重量 |
75kg |
||||
|
功率 |
100W |
||||
|
电源 |
100VAC - 240VAC, 50/60Hz, 单相 |
||||

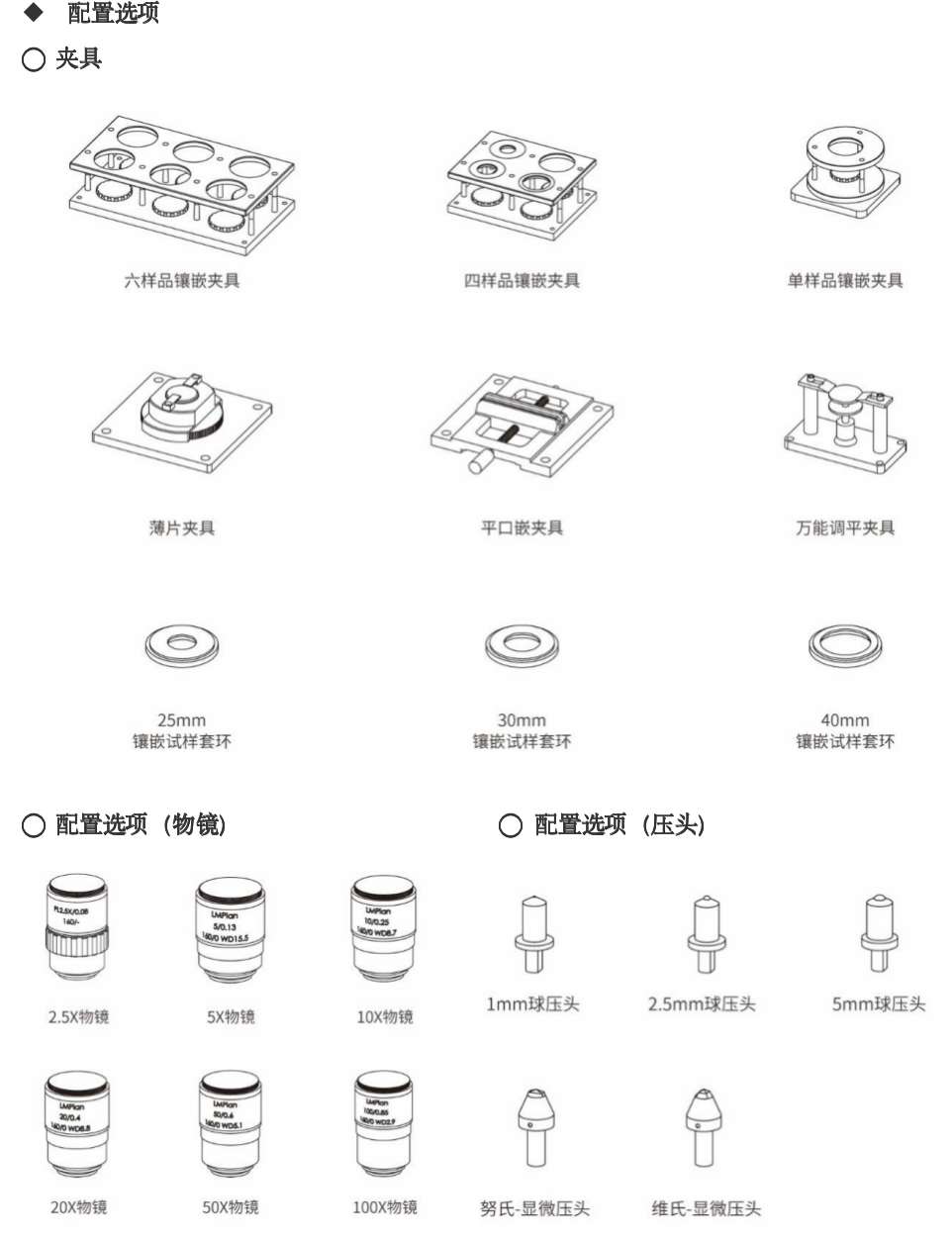

配置清单
|
产品名称 型号 |
单点自动维氏硬度计 Fness V02625A |
全自动维氏硬度计 Fness V02625CA |
单点自动显微硬度计 Fness V2000A |
全自动显微硬度计 Fness V2000CA |
|
硬度计主机 |
试验力：200gf~62.5kgf |
试验力：200gf~62.5kgf |
试验力：5gf~2000gf |
试验力：5gf~2000gf |
|
6工位转塔 |
√ |
√ |
√ |
√ |
|
2.5 X物镜 |
⚪ |
⚪ |
⚪ |
⚪ |
|
5 X物镜 |
⚪ |
⚪ |
⚪ |
⚪ |
|
10X物镜 |
√ |
√ |
√ |
√ |
|
20X物镜 |
√ |
√ |
⚪ |
⚪ |
|
50X物镜 |
⚪ |
⚪ |
√ |
√ |
|
100X物镜 |
⚪ |
⚪ |
⚪ |
⚪ |
|
压头激活 |
2个工位 |
2个工位 |
2个工位 |
2个工位 |
|
维氏压头 |
√ |
√ |
√ |
√ |
|
1mm球压头 |
⚪ |
⚪ |
⚪ |
⚪ |
|
2.5mm球压头 |
⚪ |
⚪ |
⚪ |
⚪ |
|
5mm球压头 |
⚪ |
⚪ |
⚪ |
⚪ |
|
努氏压头 |
⚪ |
⚪ |
⚪ |
⚪ |
|
保险丝 |
2个 |
2个 |
2个 |
2个 |
|
可调支脚 |
4个 |
4个 |
4个 |
4个 |
|
工作台 |
100mm*100mm， 行程25*25mm |
260mm*250mm，行程120*120mm，定位精度≤5um |
100mm*100mm， 行程25*25mm |
260mm*250mm，行程120*120mm，定位精度≤5um |
|
Fness 硬度测试系统 |
√ |
√ |
√ |
√ |
|
全自动硬化层深度测量软件 |
⚪ |
√ |
⚪ |
√ |
|
全自动阵列测试软件 |
⚪ |
√ |
⚪ |
√ |
|
维氏硬度块 |
√ |
√ |
√ |
√ |
⚪选配√标配
