u 设备概述

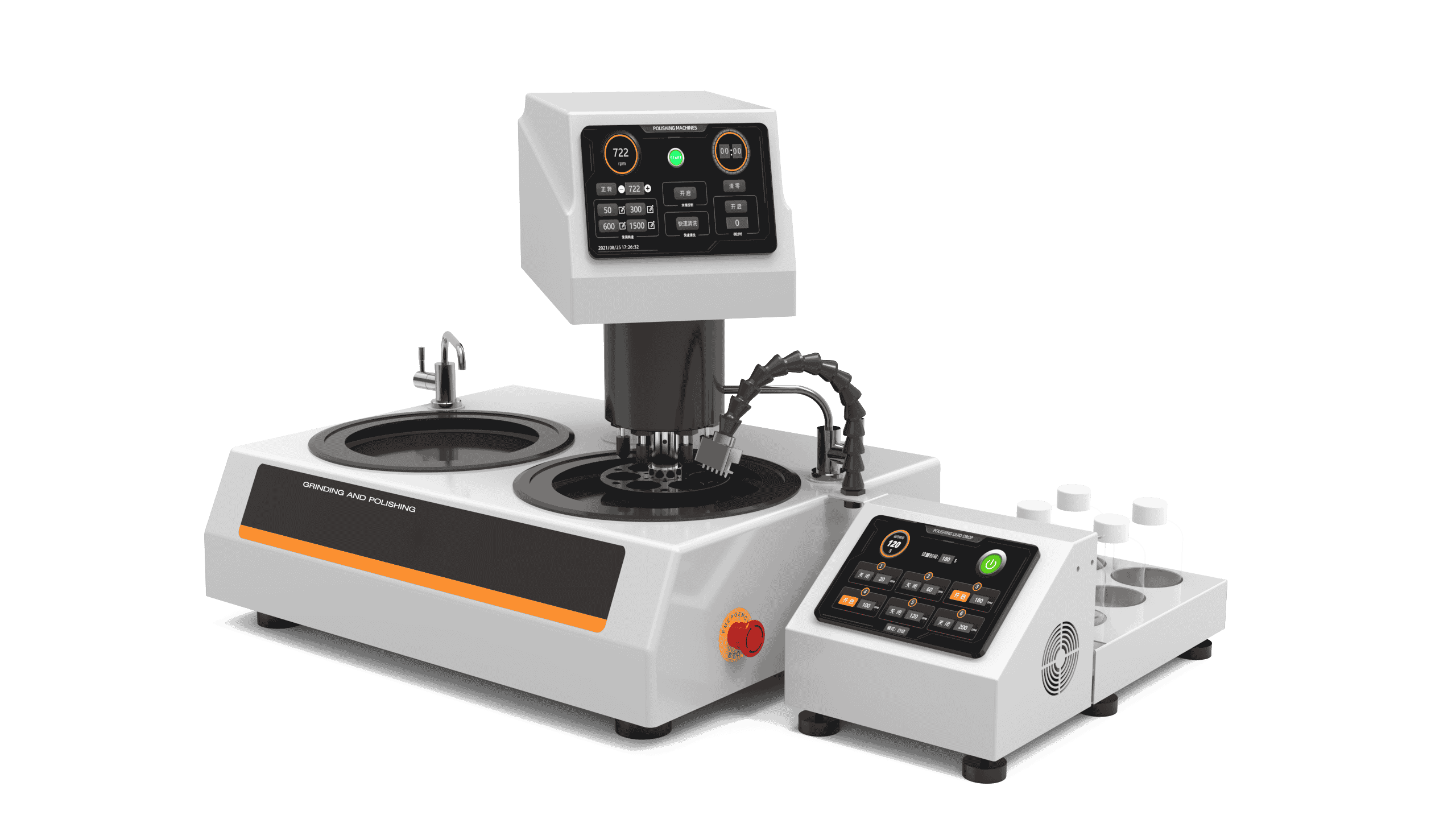

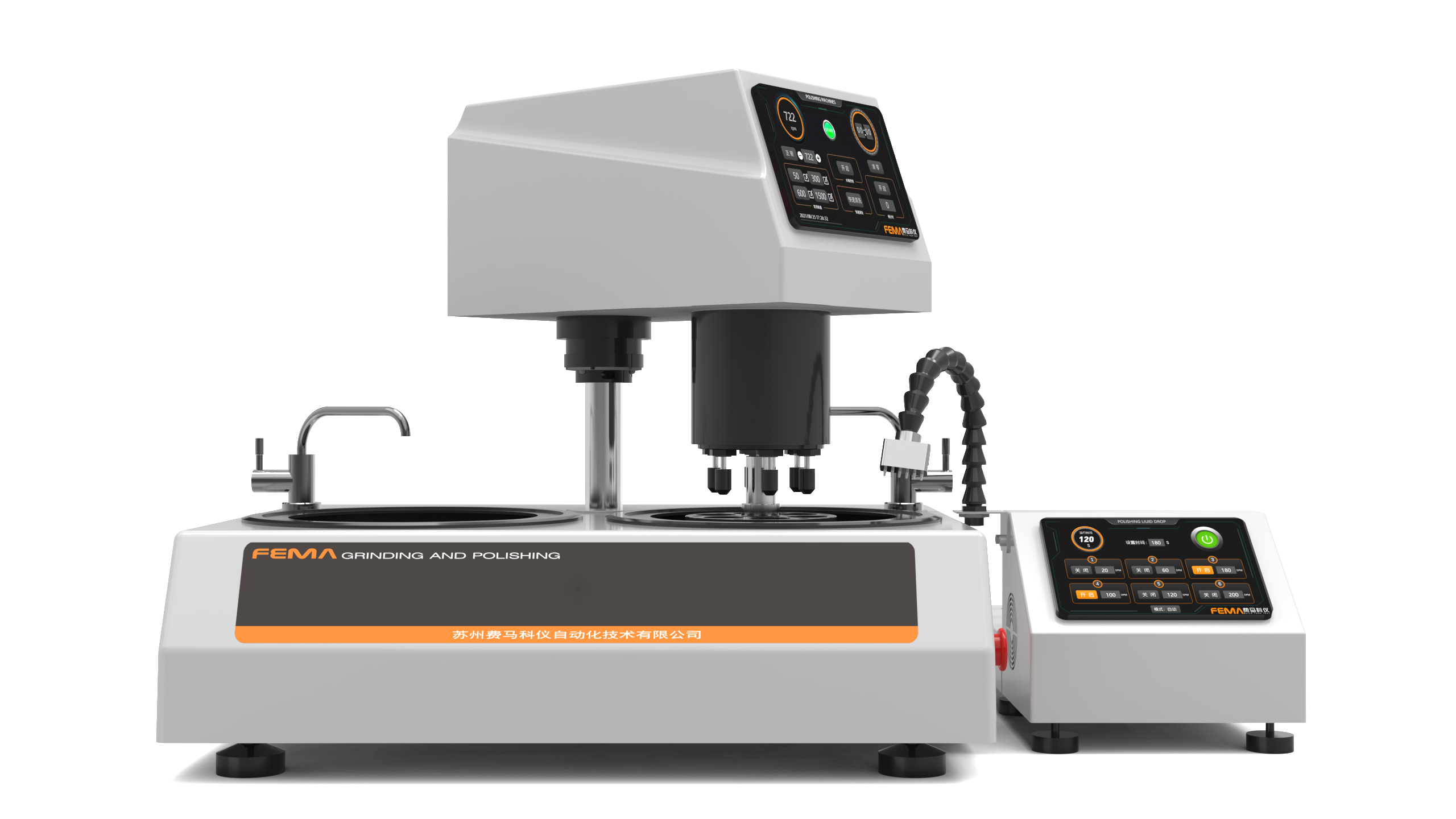

Fpol 252A auto是一款触摸屏控制、单点气动、双盘双控、自动滴液、全自动磨拋机。操作方便快捷，适用于金相试样粗磨、精磨、粗抛、精抛等各种金相加工全过程。一次性可固定六个样品，每个样品单独施加磨抛压力，触摸屏界面，高度自动化，人性化，极大程度减少人力投入，智能磨抛，是各企业科研院所及从事进行金相学术研究的首 选设备。
u 产品特点
◇ 控制方式：彩色触摸屏，参数设置方便，状态显示直观
◇ 操作方式：手自一体，具有手动、自动、多工序模式
◇ 控制系统：程序控制磨盘、磨头、时间、水阀、工艺、参数、压力等
◇ 自动模式：内置50套工艺，各个参数可以设置保存调用
◇ 多工序模式：可对样品进行命名，可对样品设置一整套研磨抛光流程，并能保存调用整套流程。选择样品后，上一道流程结束，自动进行下一道流程
◇ 滴液系统：六工位滴液系统，具有和磨抛机主体相联机的手动、自动、多工序模式
◇ 磨盘控制：双盘双控，即两个盘独立控制
◇ 磨盘：精细研磨和表面处理，通过三点定位法安装
◇ 加载力方式：单点气动，每个样品单独施加压力，传感器控制，自动加载
◇ 磨头锁紧方式：电磁自动锁紧
◇ 电机：双伺服系统，高效低噪音，低速不卡顿
◇ 外壳：高强度复合材料，整体成型，坚固耐用，永不生锈
◇ 底座：高强度机身、粉末涂层
◇ 急停按钮：配置急停按钮，提高设备安全性
◇ 一键清洗：具有磨盘一键清洗功能，提高制样效率
◇ 配置快换系统，快速切换砂纸/抛光布，高效方便、减少耗材用量、节省成本
◇ 配套高端金相耗材
u 技术参数
|
设备名称 |
全自动磨抛机 |
|
设备型号 |
Fpol 252A auto |
|
操作方式 |
触摸屏、手自一体 |
|
磨盘数量 |
2 |
|
磨盘控制 |
双盘双控 |
|
磨盘直径 |
φ254mm |
|
磨盘转速 |
0-1000r/min，转向正反转可以切换 |
|
磨头转速 |
0-200r/min，转向正反转可以切换 |
|
加载力方式 |
单点气动 |
|
样品夹持器 |
标配φ30mmx6、其他定制 |
|
磨头锁紧方式 |
电磁自动锁紧 |
|
滴液系统 |
六工位，手动、自动、多工序三种模式 |
|
供气 |
需要 |
|
供水 |
需要 |
|
排水 |
需要 |
|
电源 |
AC220V，50/60Hz，2KW |
|
电机 |
双伺服系统、0.75KWx2 |
|
重量 |
90KG |
|
产品尺寸 宽x深x高 |
750x700x700mm |
u 配置清单
|
序号 |
名称 |
规格 |
数量 |
|
1. |
设备主机 |
Fpol 252A auto |
1台 |
|
2. |
六工位滴液系统 |
Fpol DS6 Dispensing System |
1套 |
|
3. |
样品夹持盘 |
Φ30mmx6 |
1个 |
|
4. |
高级透明背胶砂纸 |
φ250mm、P180 |
20张 |
|
5. |
高级透明背胶砂纸 |
φ250mm、P400 |
20张 |
|
6. |
高级透明背胶砂纸 |
φ250mm、P600 |
20张 |
|
7. |
高级透明背胶砂纸 |
φ250mm、P1200 |
20张 |
|
8. |
高级透明背胶砂纸 |
φ250mm、P2500 |
20张 |
|
9. |
多晶加强二合一金刚石抛光液 |
500ml、3μm |
1瓶 |
|
10. |
多晶加强二合一金刚石抛光液 |
500ml、1μm |
1瓶 |
|
11. |
白色人造丝抛光布 |
φ250mm |
1张 |
|
12. |
红色短植绒抛光布 |
φ250mm |
1张 |
|
13. |
快换系统之背胶磁性盘 |
φ250mm |
2张 |
|
14. |
快换系统之防粘支撑盘 |
φ250mm |
4张 |
|
15. |
磨抛盘放置架 |
/ |
1个 |
|
16. |
防水圈 |
/ |
2个 |
|
17. |
进水管及配套附件 |
φ8mm、1.5m，4分外螺牙接头 |
1套 |
|
18. |
排水管及配套附件 |
内径32mm，1.5m，卡箍 |
2根 |
|
19. |
工具 |
/ |
1套 |
|
20. |
合格证、保修卡、说明书、装箱单 |
/ |
1套 |
