显微镜如何接数码相机

图谱光电是以图像与视频为核心的机器视觉产品制造商,专注于显微相机、天文相机以及机器视觉相机的研发,是全球机器视觉从人眼到数码化见证者、践行者与重要推动者。
在线询价
产品详情

       图谱光电是以图像与视频为核心的机器视觉产品制造商,专注于显微相机、天文相机以及机器视觉相机的研发,是全球机器视觉从人眼到数码化见证者、践行者与重要推动者。

图谱光电显微相机产品市场占有率稳居全球第 一位,其客户遍布

       北美:美国、加拿大、墨西哥;

       南美:哥伦比亚、巴西、阿根廷;

       非洲:摩洛哥、埃及、南非;

       欧洲:英国、乌克兰、瑞士、瑞典、西班牙、塞尔维亚、挪威、俄罗斯、波兰、荷兰、摩尔多瓦、意大利、匈牙利、德国、法国、芬兰、丹麦、捷克共和国、保加利亚、比利时、奥地利、土耳其;

       亚洲:中国,香港,台湾,泰国,越南,新加坡,菲律宾,韩国,日本,马来西亚,印度尼西亚,印度,以色列,伊朗;

       大洋洲:澳大利亚、瑙鲁、新西兰全世界。 图谱光电研发人员占公司员工总数的 30%,其中博士近 5位,硕士近 20余位,海归人才 4位,是一家技术同市场双引擎驱动型的高技术公司。

       图谱光电秉承“专心、专注、扎实、创新”的企业经营理念,实施“哪里需要眼睛,哪里就有图谱相机;哪里需要影像传感,哪里就有图谱相机”的企业技术与市场发展战略,不断发展视频技术,服务人类,服务未来。

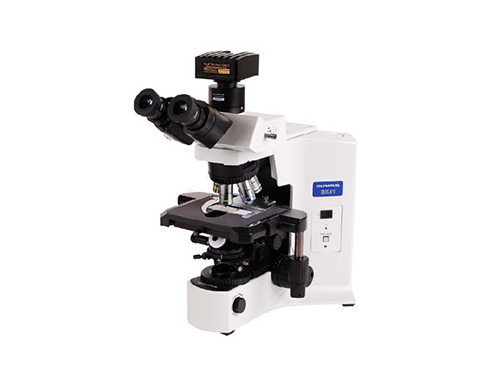

       图谱光电的显微相机是实验室显微设备最 佳数码化相机,用户已有的显微设备通过安装显微相机,将图像或视频捕获可供后继处理与分享。

       对于显微相机来说,高质量的显微镜适配器是保证从显微镜获取高清晰数字图像的关键。 ToupTek®设计了很多适配显微镜照相筒、显微镜三通或目镜筒的适配器。适配的显微镜包括蔡司、尼康、徕卡和奥林巴斯等四大国际品牌以及其他中国著 名显微镜厂家的显微镜。

       图谱光电的显微镜摄像头和相关软件可以提供标准的、高质量的图像与视频采集和处理功能。

       所有想要将传统显微镜改装成数码显微镜的用户, ToupTek®都会根据用户的显微镜帮助用户选择和集成最 佳的显微相机。 图谱光电使命就是帮助每一位用户拍摄专业的显微图像,使人人都能从使用图谱的产品中受益。

      ToupTek®相机另一分支是望远镜用相机,也叫天文相机。天文相机同显微相机区别比较大,显微相机接到天文望远镜上不一定能拍到满意的星体照片,主要原因是:

       天文相机要求的曝光时间很长,这就需要相机用的传感器噪声要低,像素尺寸要尽可能大;

       很多天文望远镜的像面尺寸比较大,有的甚至超过 2”,因此要求的传感器有效感光面要大;

       星星的亮度低,要求相机的积分时间要长,而积分时间长,意味着大的热噪声,因此,传感器制冷显得相当重要;

       天文望远镜的接口以及后截距也会随产品而异,显微相机不一定适用;

       天文相机使用环境与显微相机也不完全相同。


      图谱光电的天文相机可与所有的光学望远镜实现无缝连接。用户观察到的星体图像可以准确地显示在计算机屏幕上。有了 ToupSky软件,预览实时图像和捕获静态图像都很方便。更进一步, ToupSky还可对捕获的星体图像进行简单处理。

      如何将 ToupTek®望远镜相机安装到望远镜上?用户只需要从望远镜的目镜筒上取下目镜,将图谱光电的望远镜相机 +转接口插入到天文望远镜的目镜筒中通过锁定螺钉将其固定,再将连接相机的 USB线的另一端连接到计算机的 USB接口即可!

       ToupTek®在机器视觉相机行业积累了丰富的经验,这些经验可用于帮助客户选择和集成最适合客户需求工业相机。业界领 先的 ToupTek®相机软件开发工具包( SDK)简化了相机与机器视觉项目的集成,而且所有不同型号的相机,共用同一个 SDK,这样节省了用户产品或项目的开发时间。

      ToupTek®拥有大量标准化的 CMOS和 CCD工业相机,利用这些相机, ToupTek还可根据客户需求,提供相机定制设计服务。 选择 ToupTek®一个特点是我们可以为客户的在不断变化的全球市场中把握机遇。通过选择大量产品中的满足目标需求的产品,确保客户得到一款性能卓越、经久耐用的相机。

      图谱光电对自身相机的质量以及客户购买产品时获得的售后支持充满自信。我们很高兴有机会为客户提供领 先业界的相机以及软件解决方案。

1.如何将你的显微镜转换成数码显微镜

三通显微镜,带照相接口的,同时已经有了 TV适配器,则可以通过购买 C接口的相机实现;

三通显微镜,不带照相接口的,对四大品牌的显微镜,则可以直接购买图谱光电的全球大品牌的照相筒转 C接口的适配器+C接口的相机实现;

对带第三目镜筒的显微镜,则可以直接购买图谱光电的显微镜 23.2转C接口适配器+C接口相机实现。如果目镜筒的尺寸不是 23.2,则可以外加转接环实现(分转 A,转 B,转 C等)。

事情就是这么简单,任性吧!!!

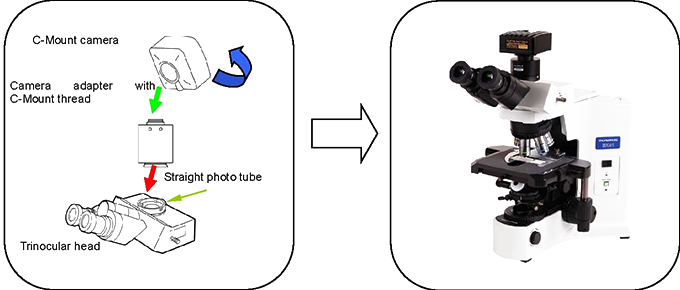

2.三通数字显微镜(1/2)

C接口相机与显微镜照相接口安装示意图

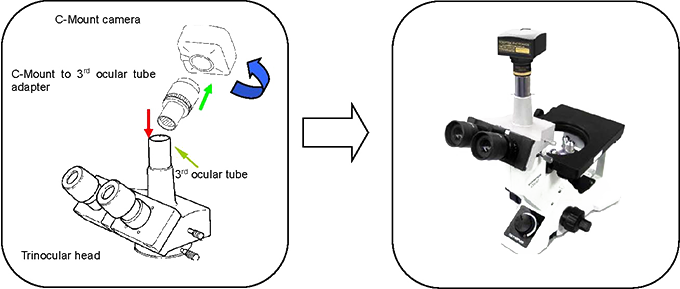

3. 三通数字显微镜(2/2)

C接口相机与显微镜第三目镜筒接口连接示意图(第三目镜筒意味着将目镜插入第三目镜筒,可用眼睛直接观察图像)


4.双通数字显微

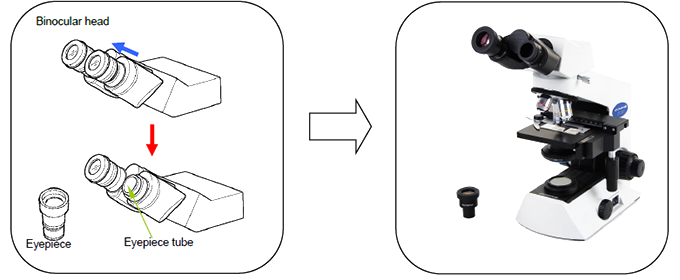

STEP 1:从目镜筒上取下目镜

STEP 2:将显微镜相机适配器拧到C-接口相机上

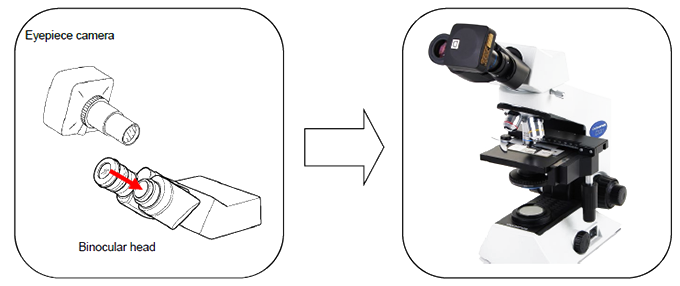

STEP 3:将目镜相机直接插入到目镜筒中

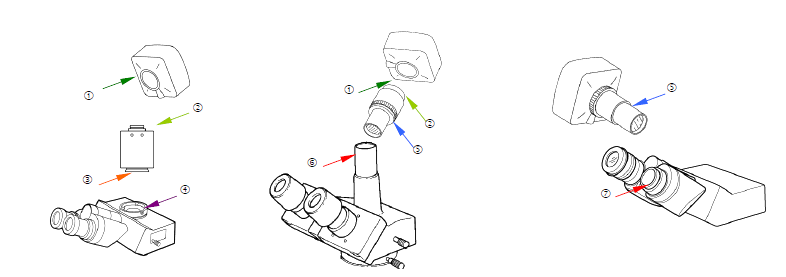

各个连接部件的尺寸


①标准 C-Mount: Dia.1英寸(25.4mm) 母螺纹

②标准 C-Mount: Dia.1英寸(25.4mm) 公螺纹

③相机适配器连接接 : 不同品牌显微镜,其尺寸不一样

④直通照相接口 : 不同品牌显微镜,其尺寸不一样

⑤中继透镜: 标准目镜接口尺寸 , Dia.23.2mm (公)

⑥3rd目镜筒: 标准目镜接口尺寸 , Dia.23.2mm (母)

⑦目镜筒: 标准目镜接口尺寸 , Dia.23.2mm (母)
