6061&6063铝合金

6061铝合金是一种Al-Mg-Si系可热处理强化变形铝合金，主要合金元素为镁（Mg）和硅（Si），其特点是中等强度、良好的耐腐蚀性、优异的加工性能，广泛应用于工业、建筑、交通、电子等领域

6063铝合金是6系合金（Al-Mg-Si）中典型代表，具有特别优良的可挤压性和可焊接性，它的特点是在压力加工温度-速度条件下，塑性性能和抗蚀性高；没有应力腐蚀倾向；在焊接时，其抗蚀性实际上不降低。

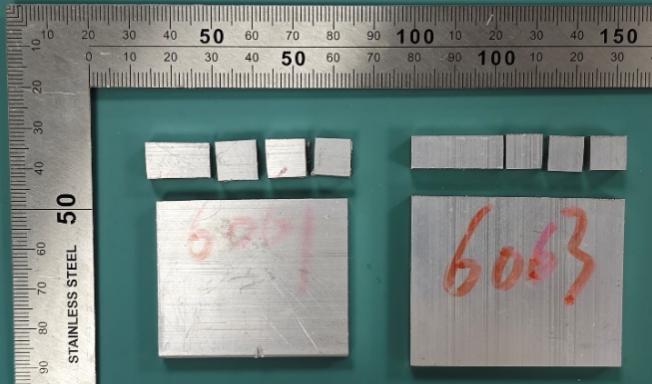

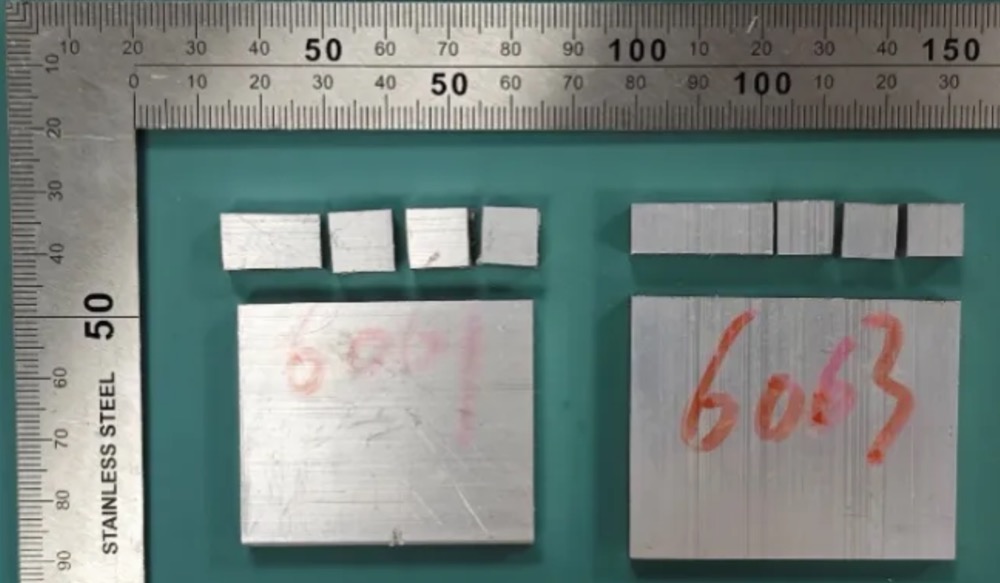

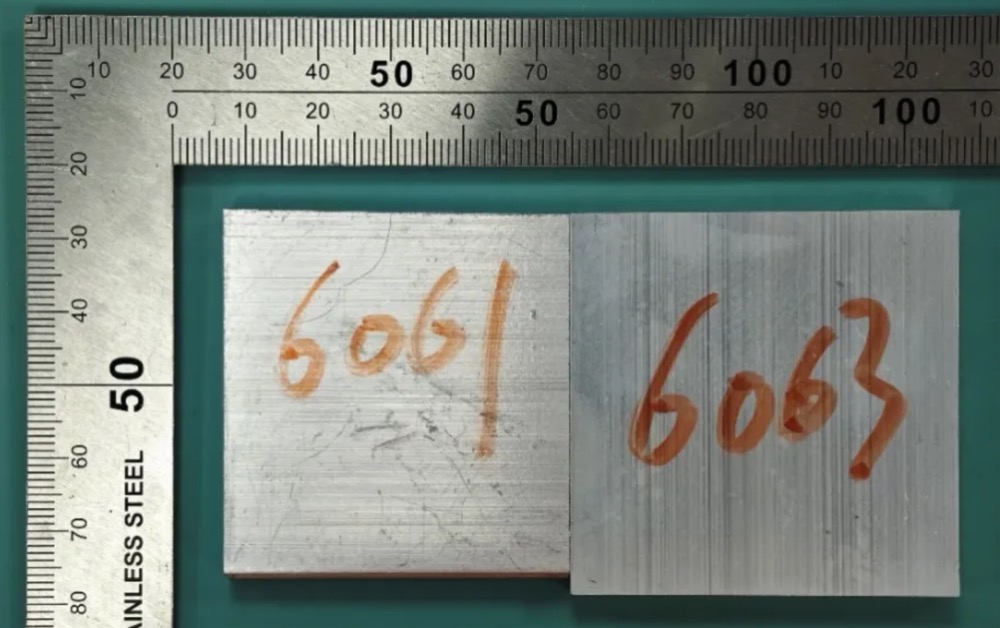

样品宏观图

铝材的晶粒度检测。

切割→镶嵌→研磨→抛光→腐蚀→显微观察及分析

切割原则：

精确取样，获得高质量检测区域；本次选择合适的切割机，适用的切割片、稳定的夹具、充足的切削液，设置合理的切削参数进行取样，使样品表面损伤降到最 低。样品夹持方式与切割效果见下图。

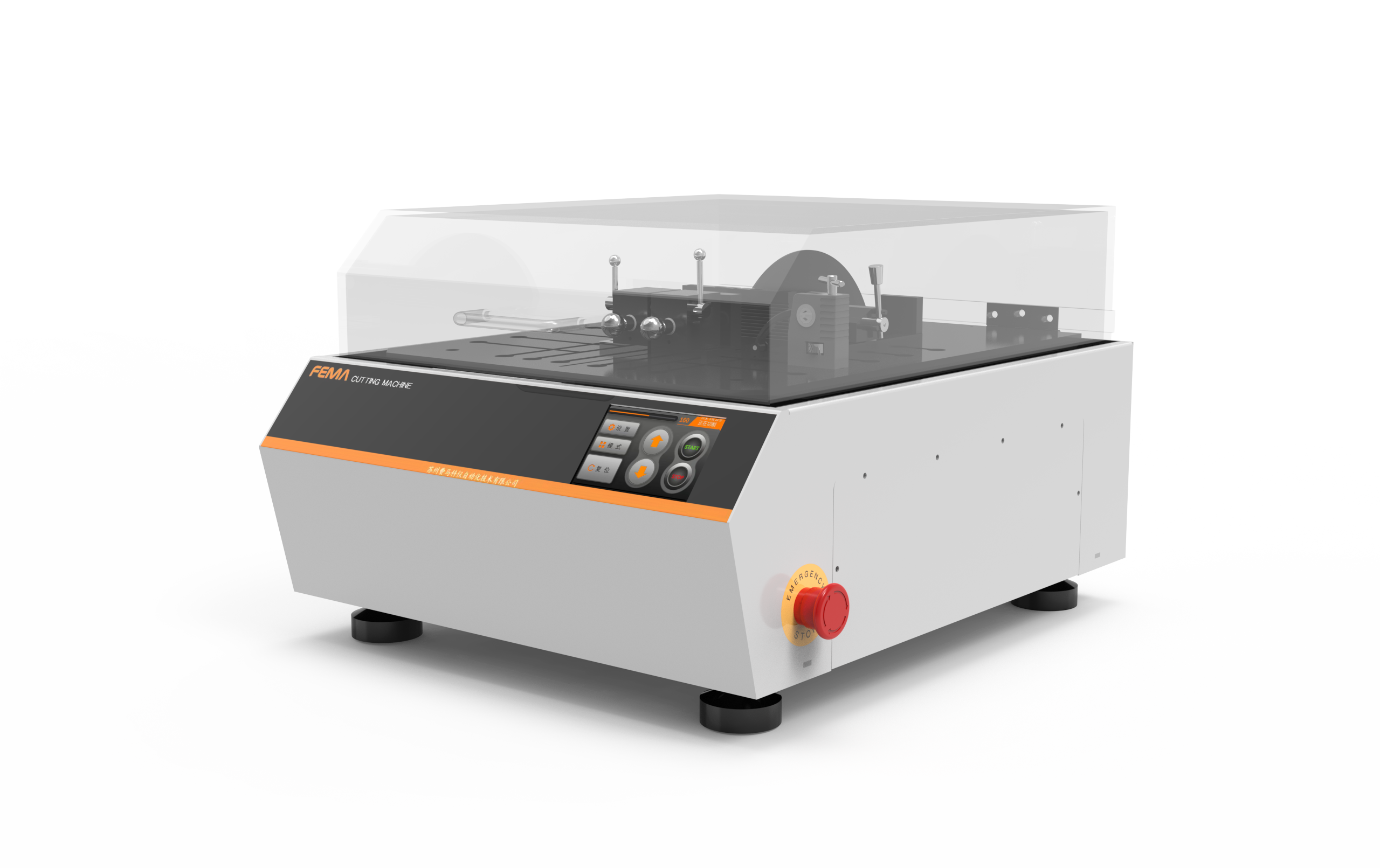

设备：手自一体精密切割机Fcut 230E

夹具:  垂直夹具

切割片:  树脂切割片F50A2310（Φ230）

切割参数：脉冲模式，切割片转速：2800rpm

                  切割速度0.5mm/s；进0.03，退0.01

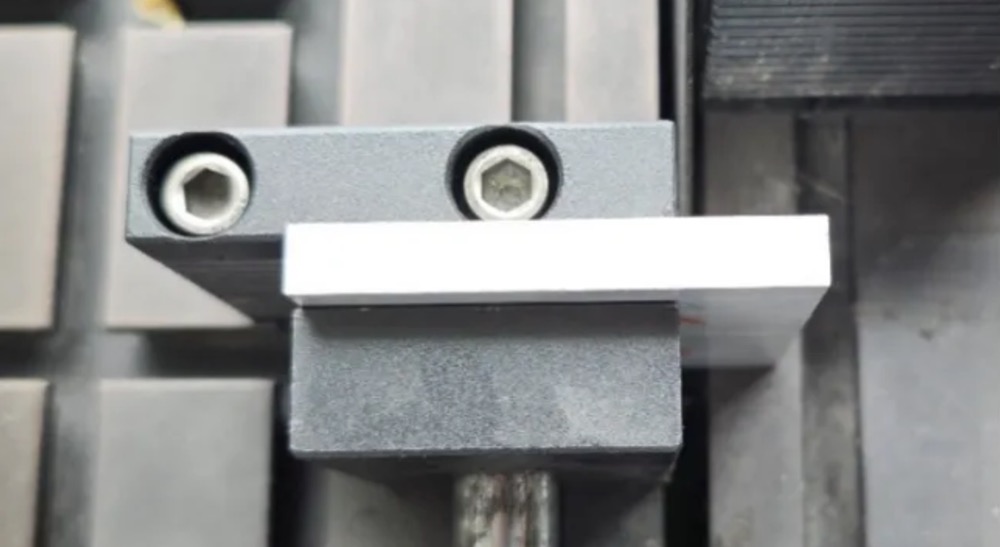

样品夹持

切割效果

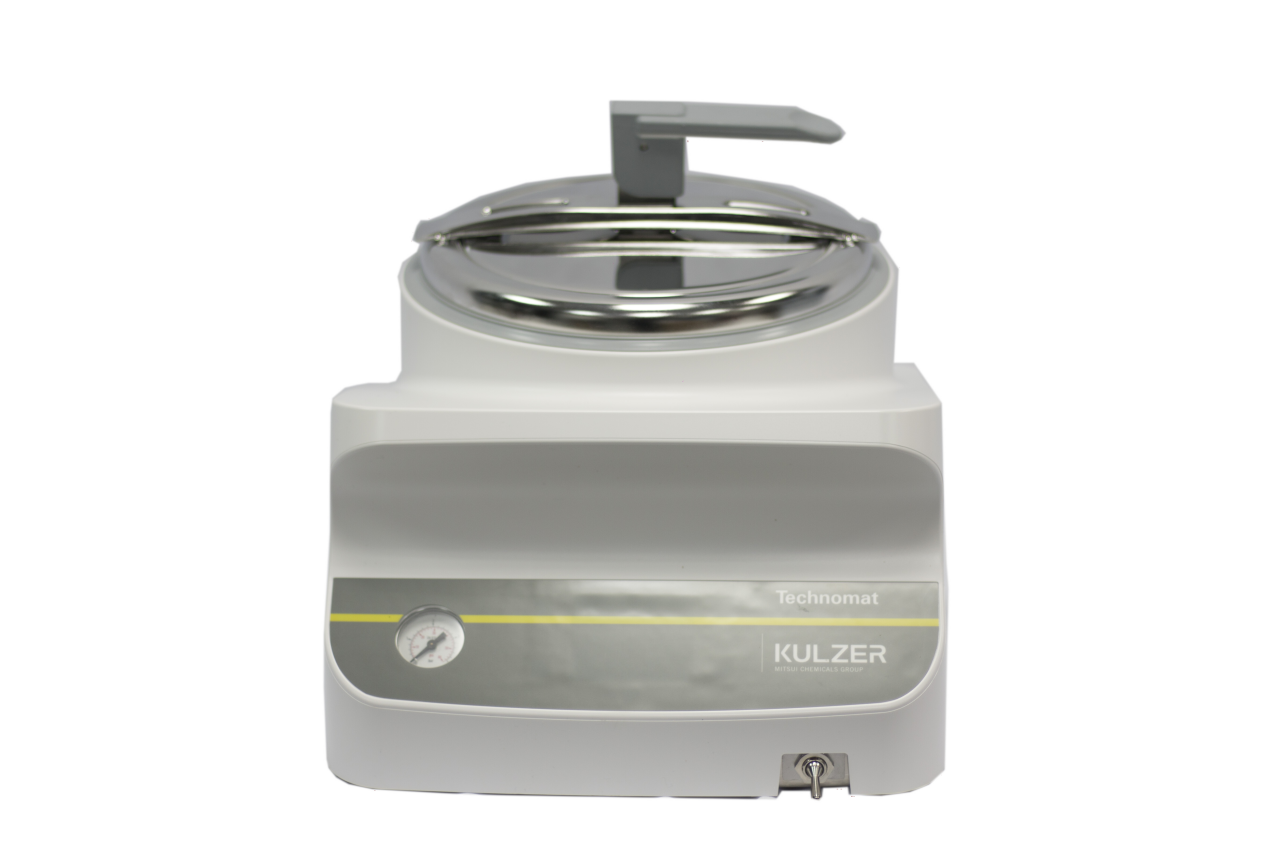

设备：Epress 30V Pro / Fpress 30UV

树脂：FU1000

镶样尺寸：φ30 mm

固化时间：1-2min

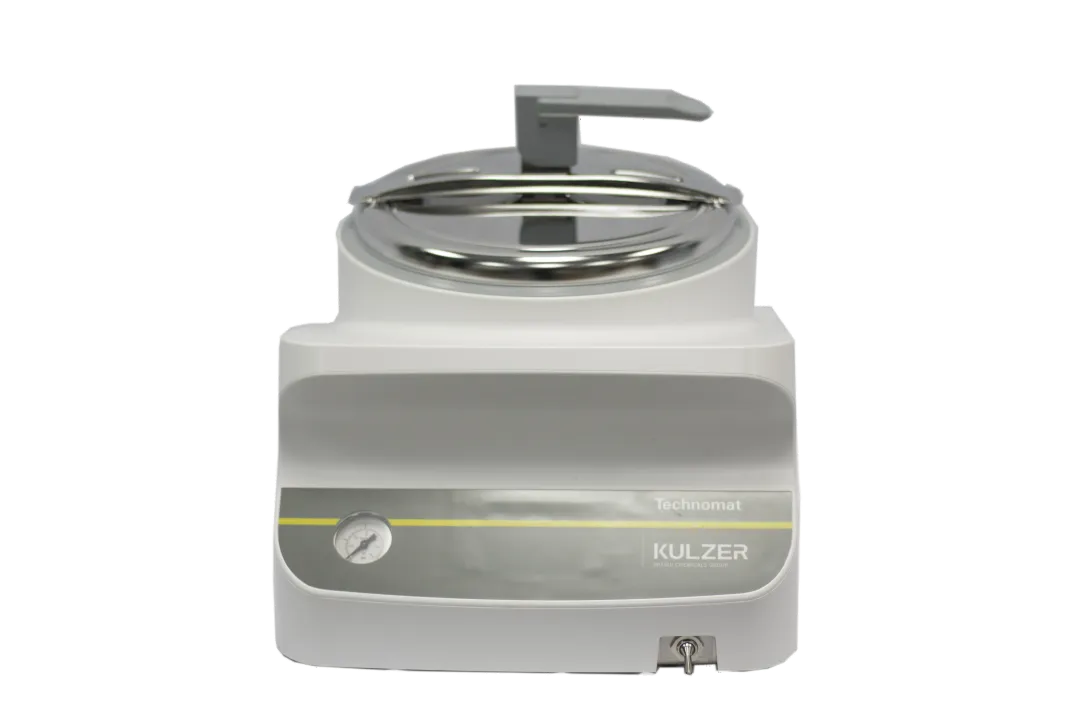

Epress 30V pro压力型冷镶嵌机适用于金相冷镶嵌样品的制备，对环氧体系或亚克力体系冷镶嵌材料均适用。将浇涛好的样品放入镶嵌器中加压固化后能制得无气泡和孔隙的样品，而树脂的物理及化学性能不会改变。

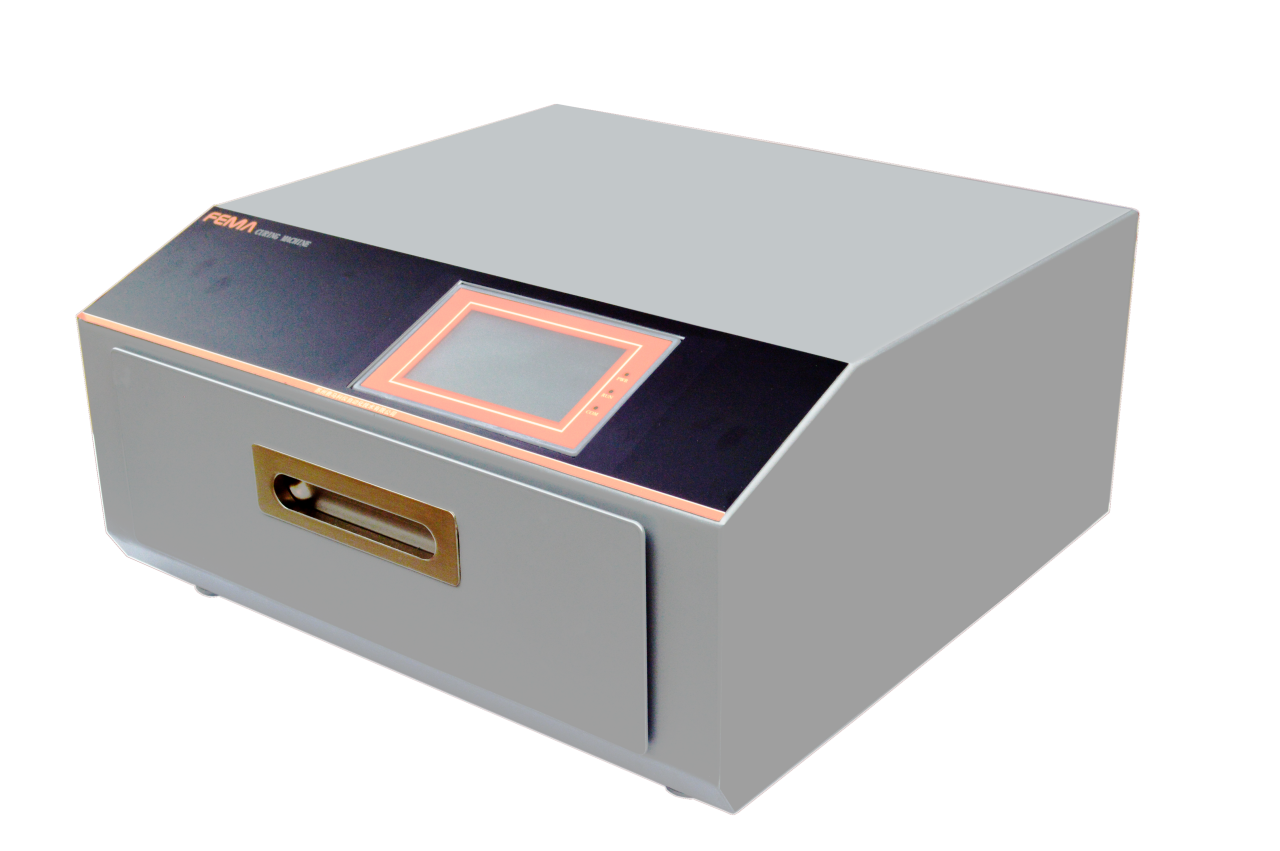

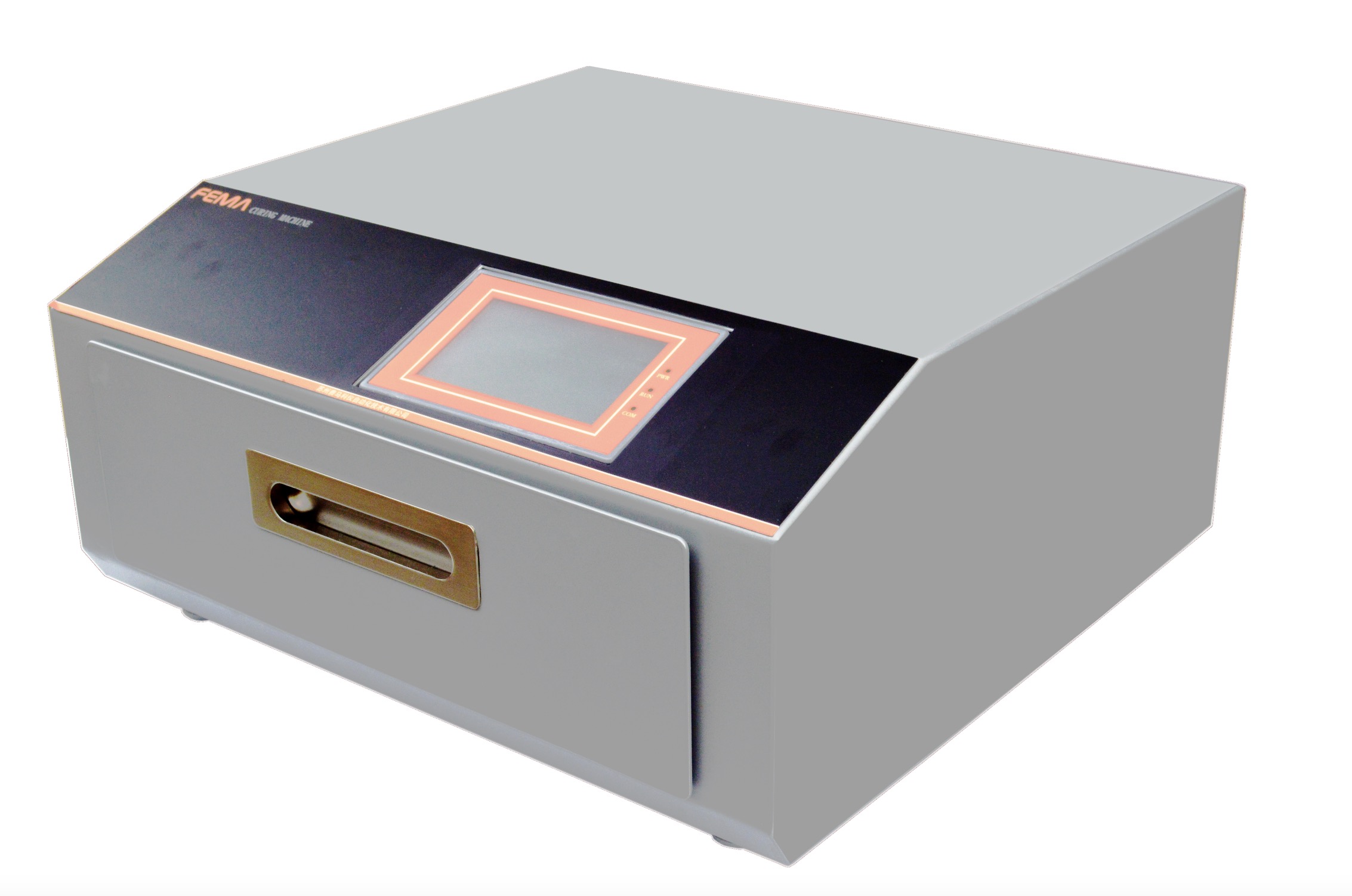

Fpress 30UV光固化镶嵌机，样品放置其中，简单的操作步骤就可实现快速制样，提升制样效率，搭配环保UV树脂(FU1000)提升安全性，响应环保要求，实现健康，高效，完美制样。

镶嵌原则：

采用低粘度、流动性高的环保树脂，搭配Epress 30V pro压力型冷镶嵌机与Fpress 30UV光固化镶嵌机，在快速制备式样的同时还可以充分的保护样品的边缘和满足对样品的支撑性。

冷镶嵌流程：

1.选择合适的保UV树脂后，将样品置于模具中心，接着浇注树脂至覆盖整个试样且具有足够的高度；

2.将浇注好的模具放入压力型冷镶嵌机，锁紧上盖，启动气泵加压，至压力达到2bar后，保压1min；

3.保压完成后打开气阀泄压至标准大气压，将试样放置至Fpress 30UV光固化机中，在60-120S极短时间内快速高效固化镶嵌试样即可完全凝固。

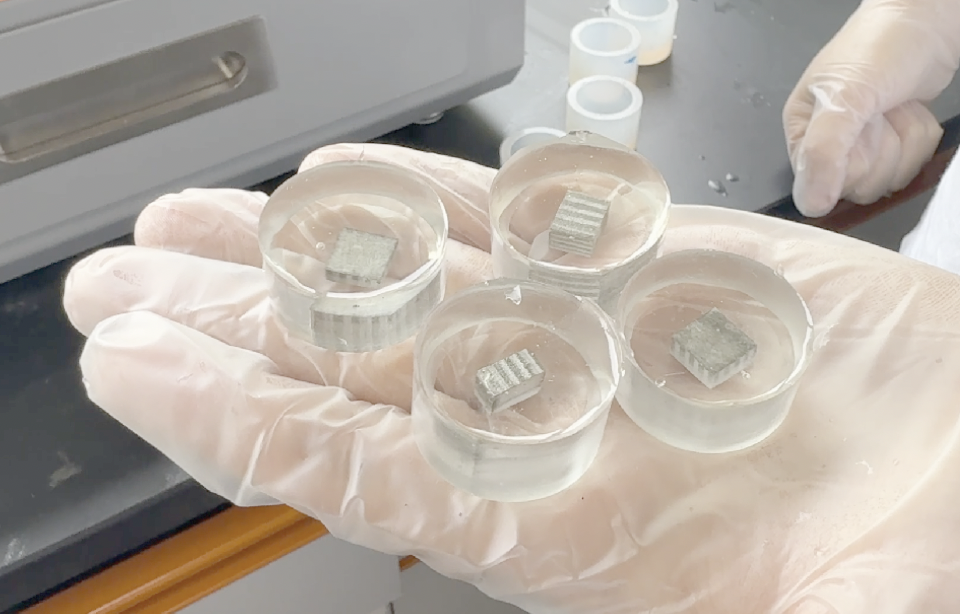

镶嵌效果

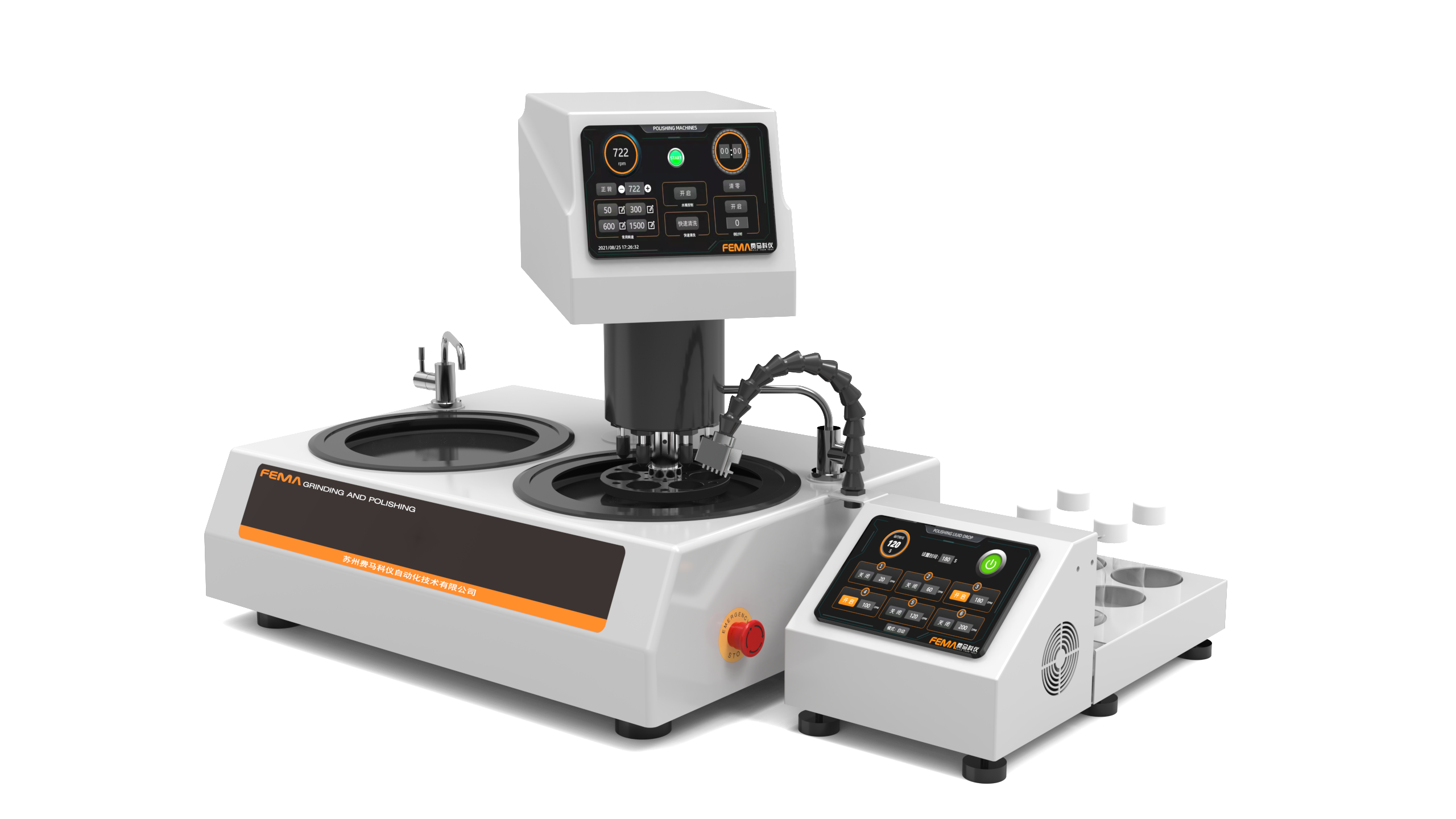

采用FEMA自研的全自动磨抛机Fpol 252A auto和磨抛辅材，经过下表的磨抛工序后，得到平整、光亮、无划痕的观察面。

磨盘直径: 254mm（10寸）

试样夹具: φ30mm*6

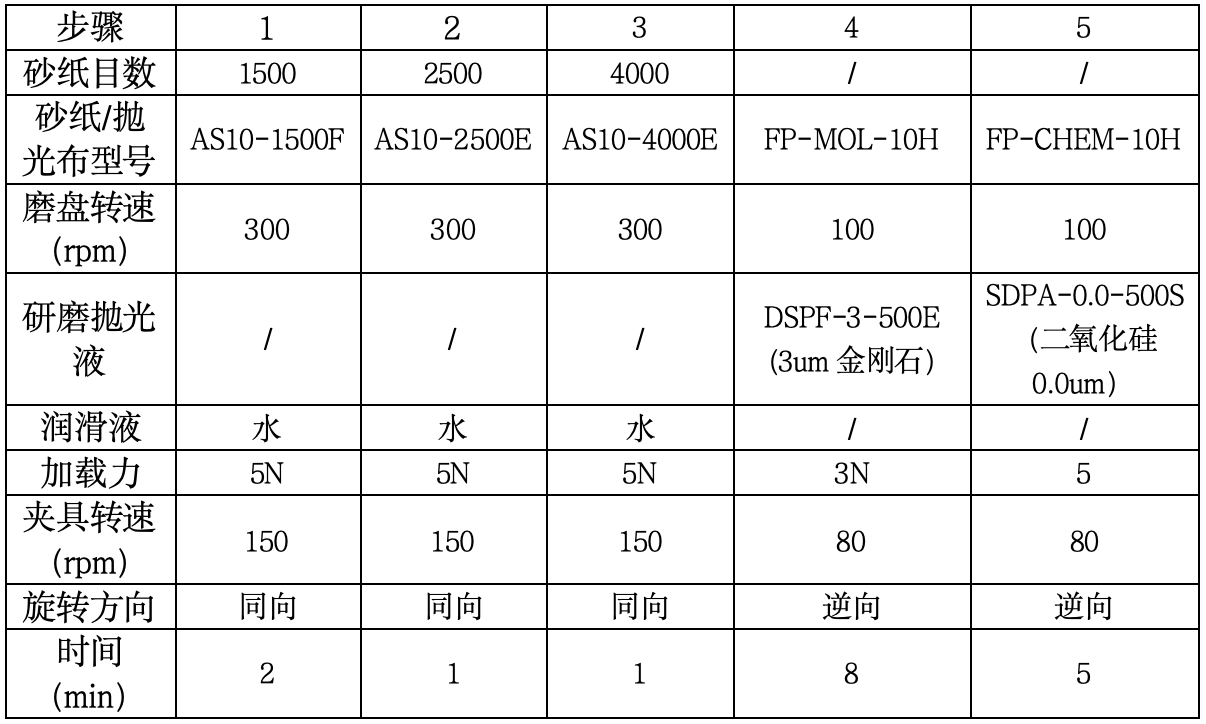

表1.铝合金磨抛参数表

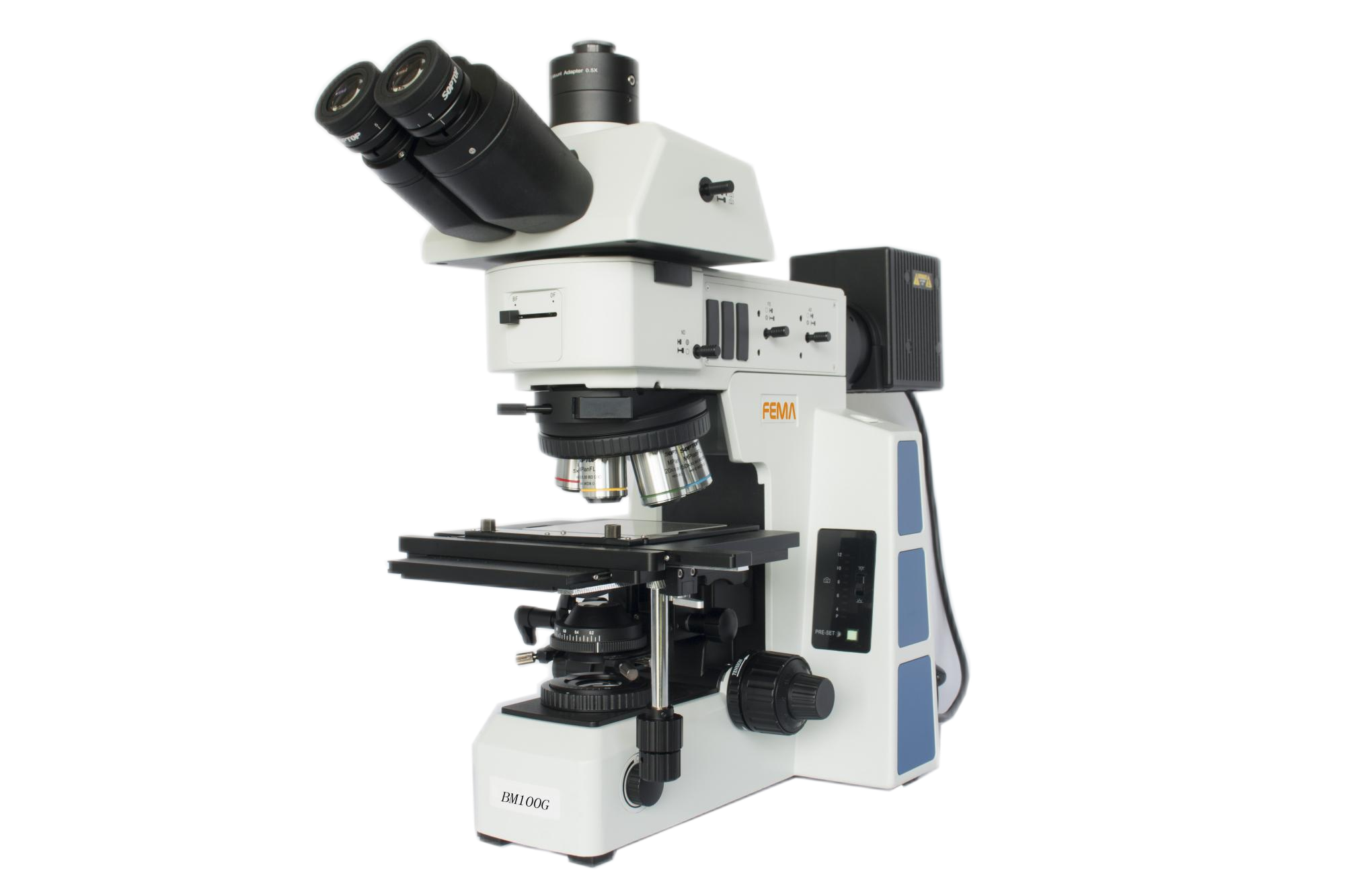

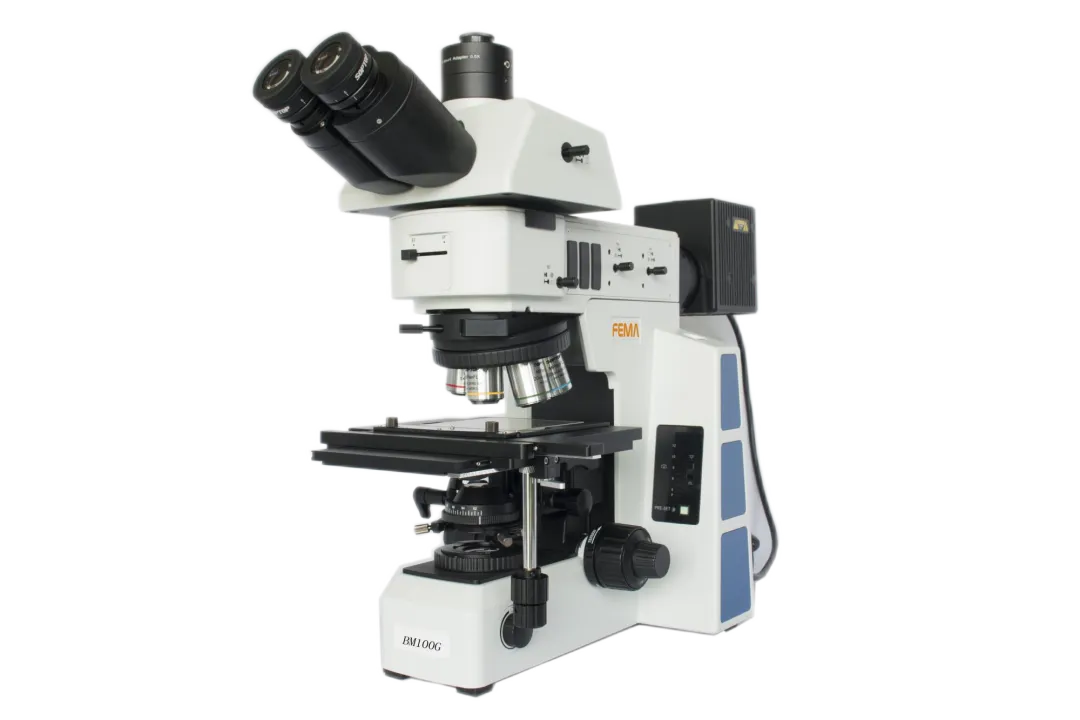

金相显微镜BM100G

用明场、暗场、偏光等不同观察模式，可以明确区分样品的缺陷与正常组织，并在拍摄倍率下的金相图片。

设备:  研究级正置金相显微镜BM100G

观察方式:  明场、暗场、偏光

放大倍率:  50X、100X、200X、500X、1000X

成像系统：2000万像素高清相机

图像软件：专业图像处理测量软件

本次金相观察两个试样,分别为观察6061板材与6063板材侧面的磨抛效果，然后采用阳极覆膜的方法制备试样。

效果如下：

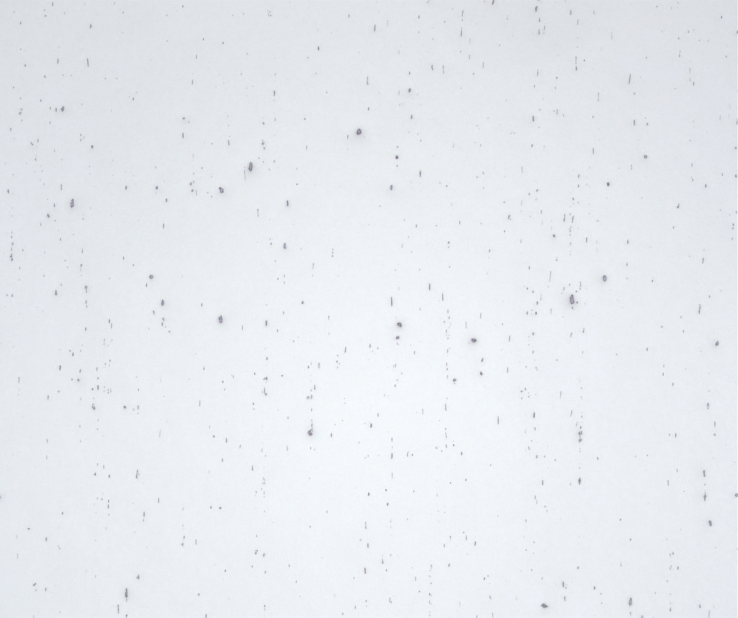

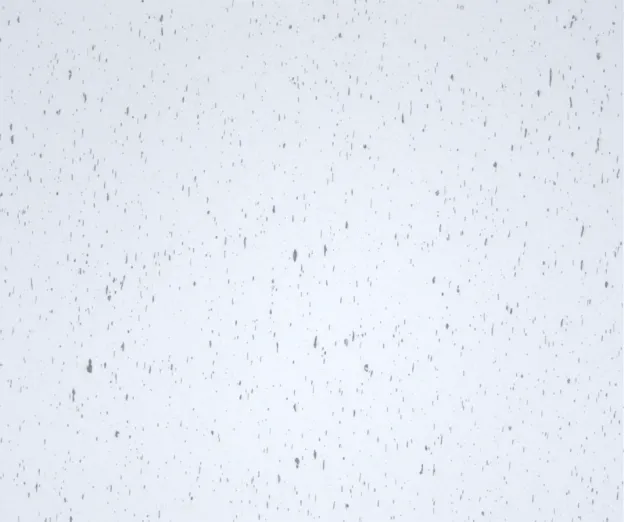

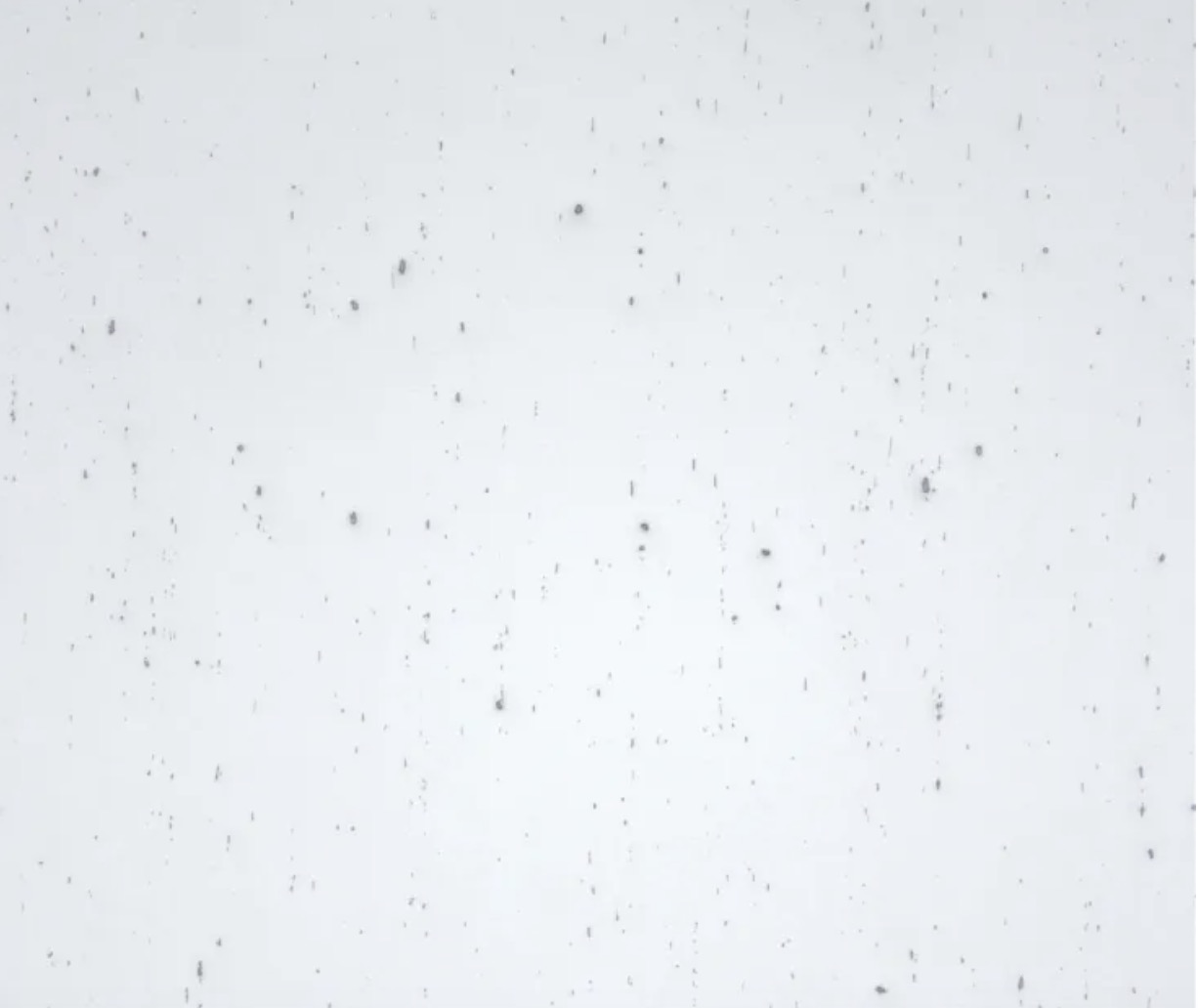

6061侧面 明场200倍

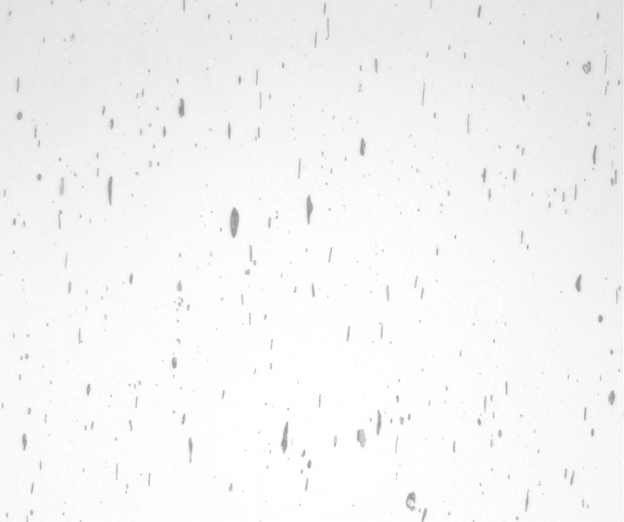

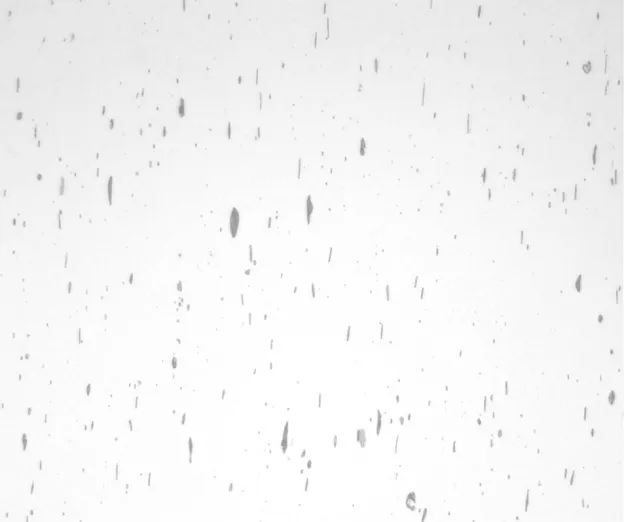

6061侧面 明场500倍

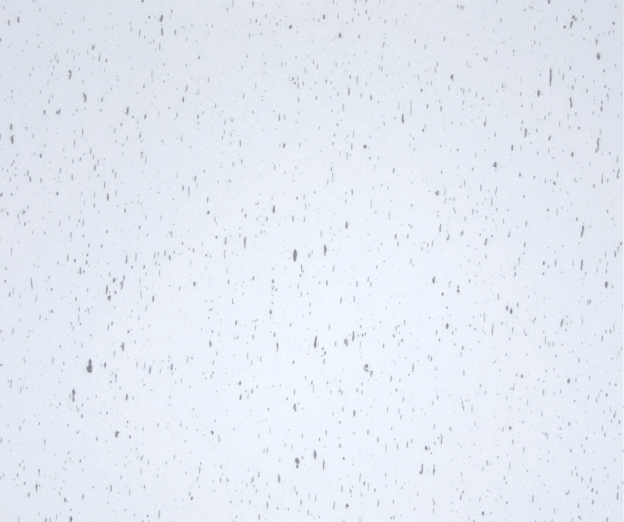

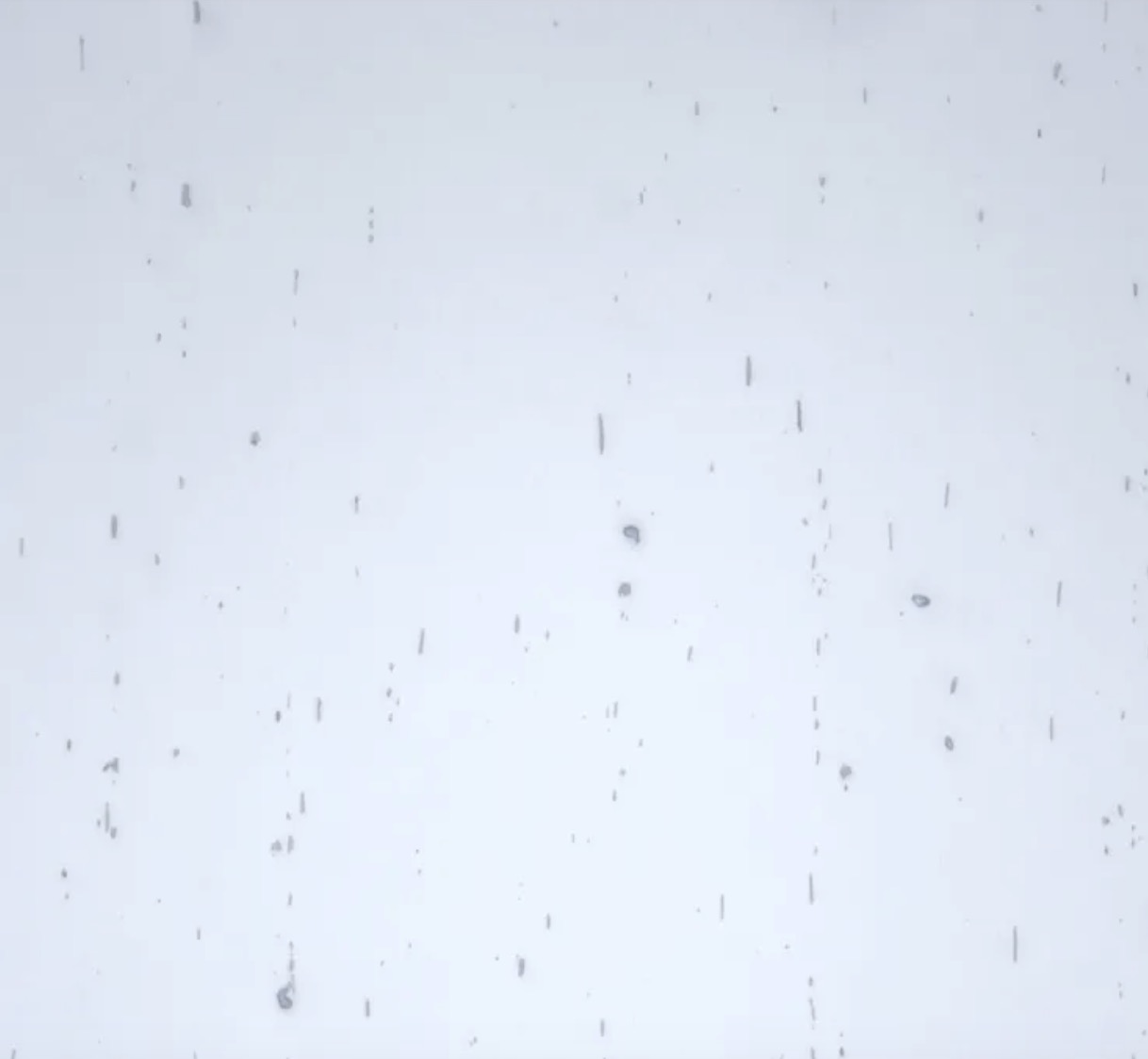

6063侧面 明场200倍

6063侧面明场500倍

阳极覆膜后：

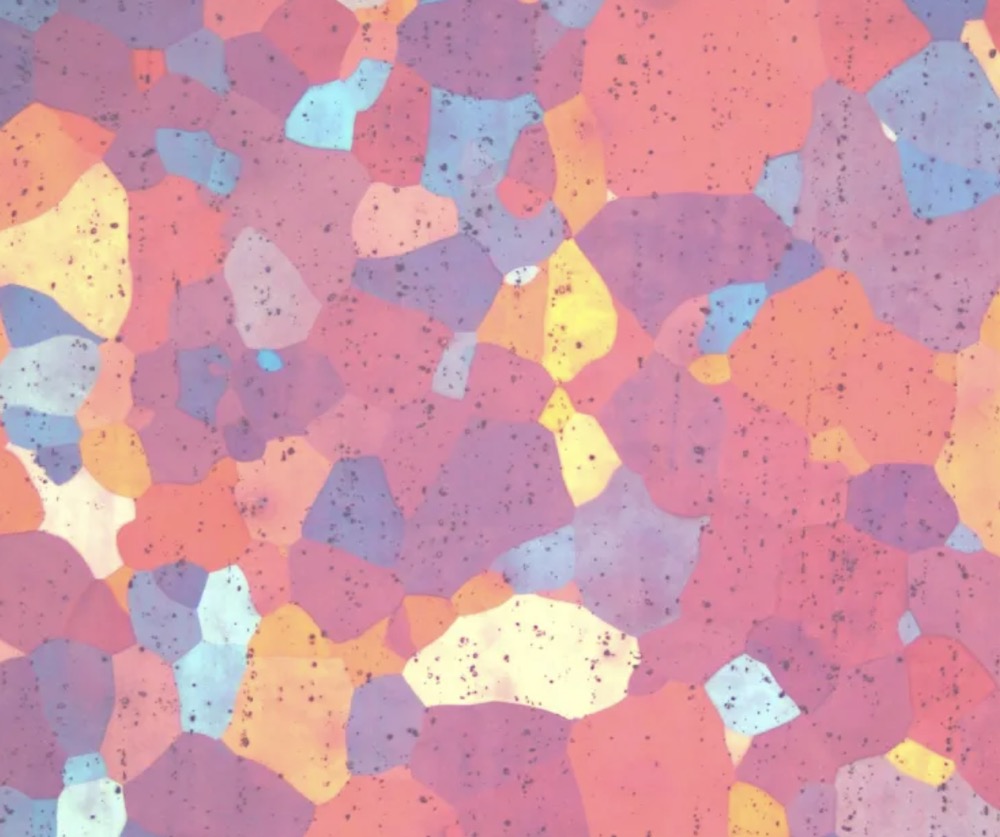

6061侧面偏光100倍

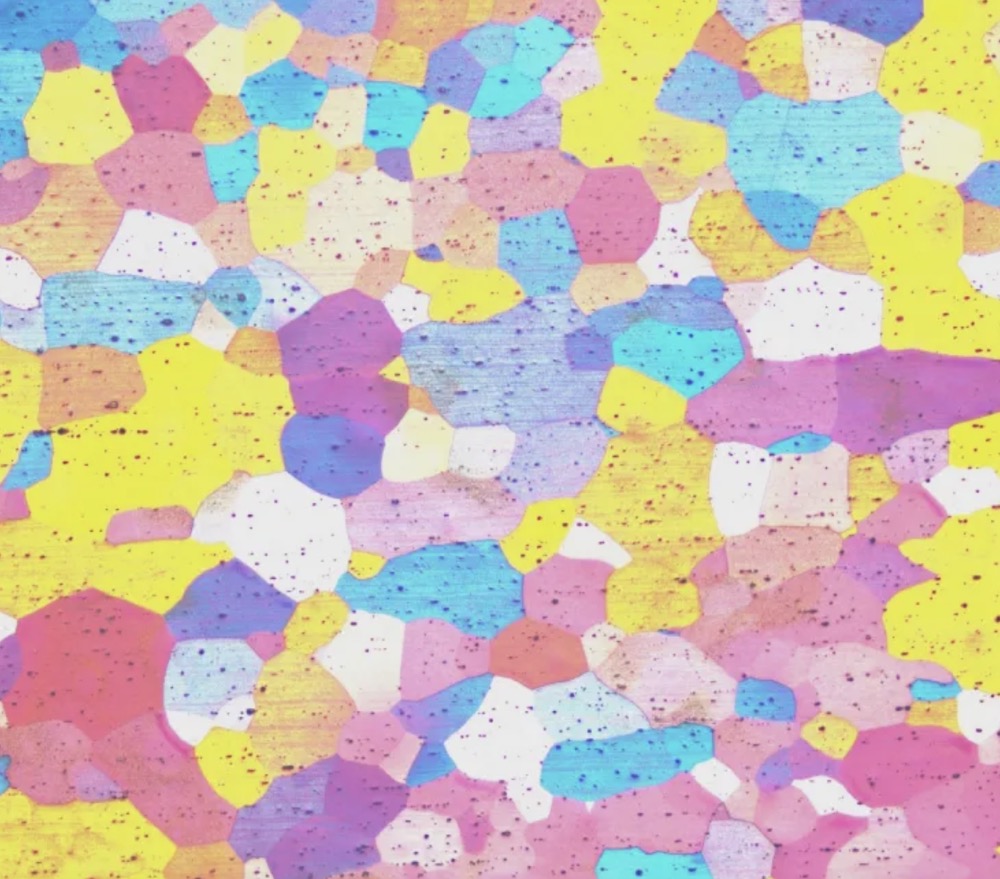

6063侧面偏光100倍

本次铝合金晶粒度量测采用FEMA金相分析软件系统，根据国标GB/T 6394评定其晶粒度等级。

检测结果：6061板材截面的晶粒度为4.5级，6063板材截面的晶粒度为6级。

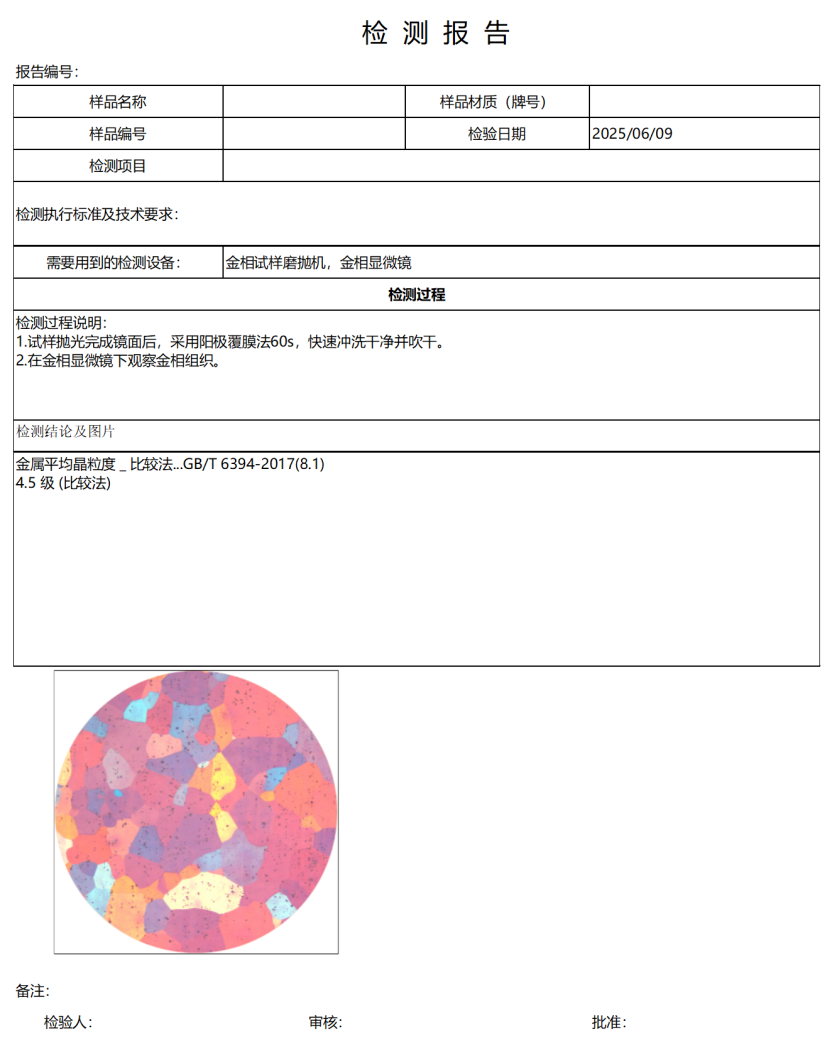

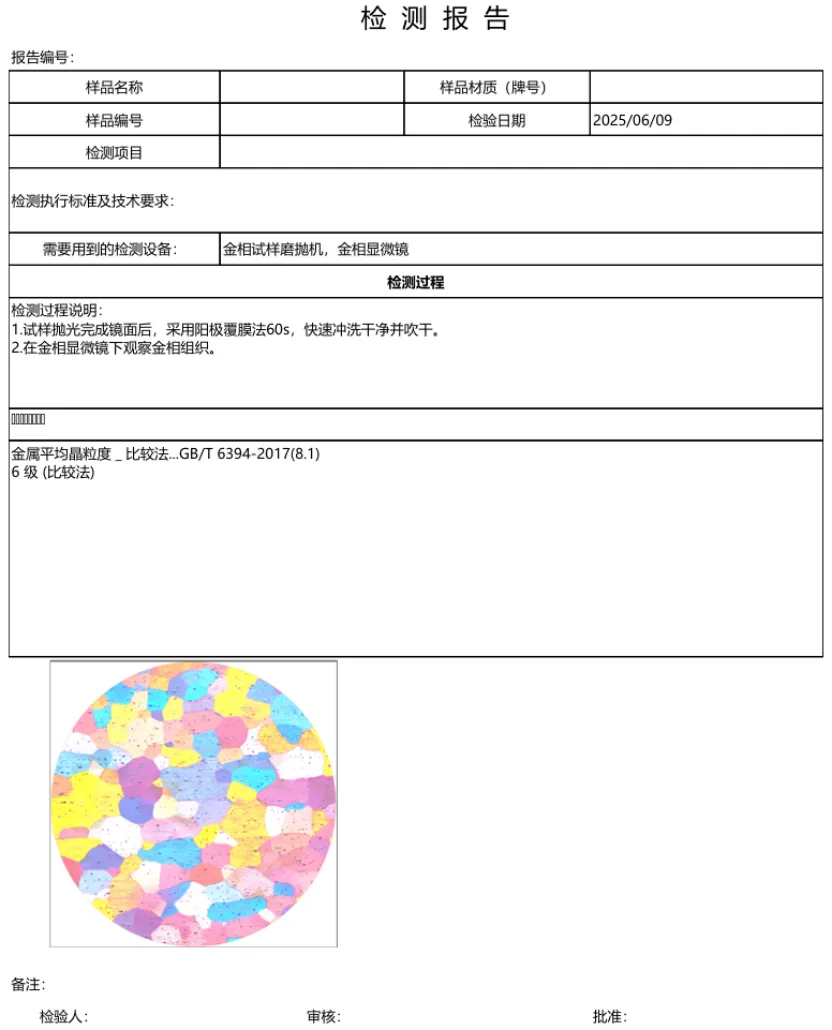

检测报告如下：
